RS485通讯 333mV-CT型导轨式三相多功能交流电能表-浙江东鸿电子股份有限公司

SDM630MCT-MV

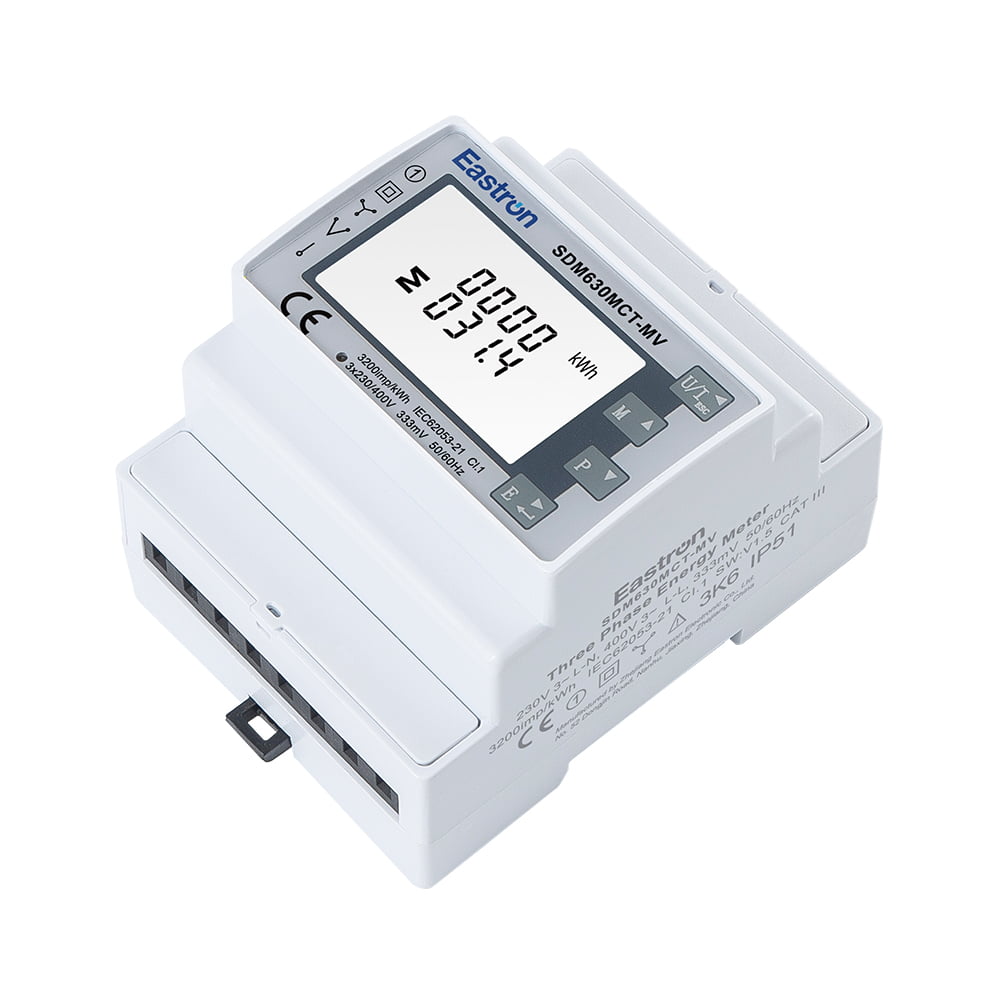

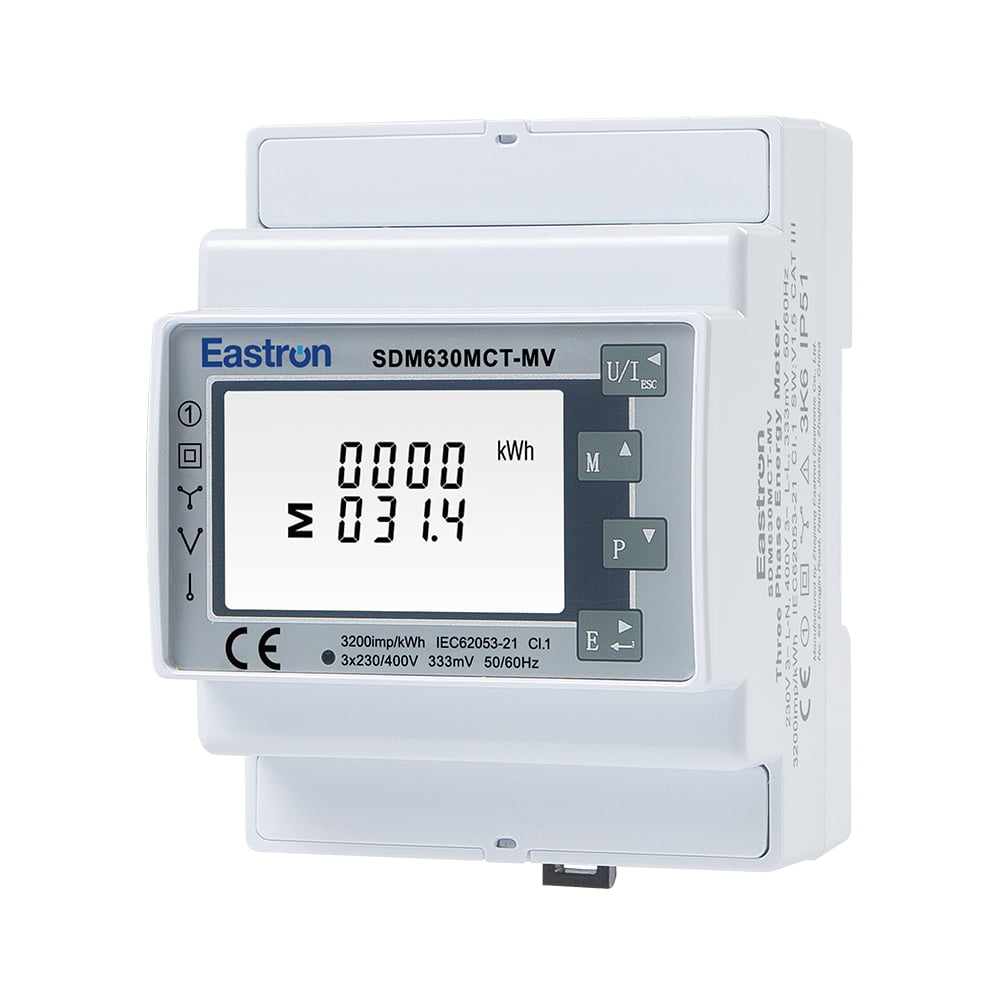

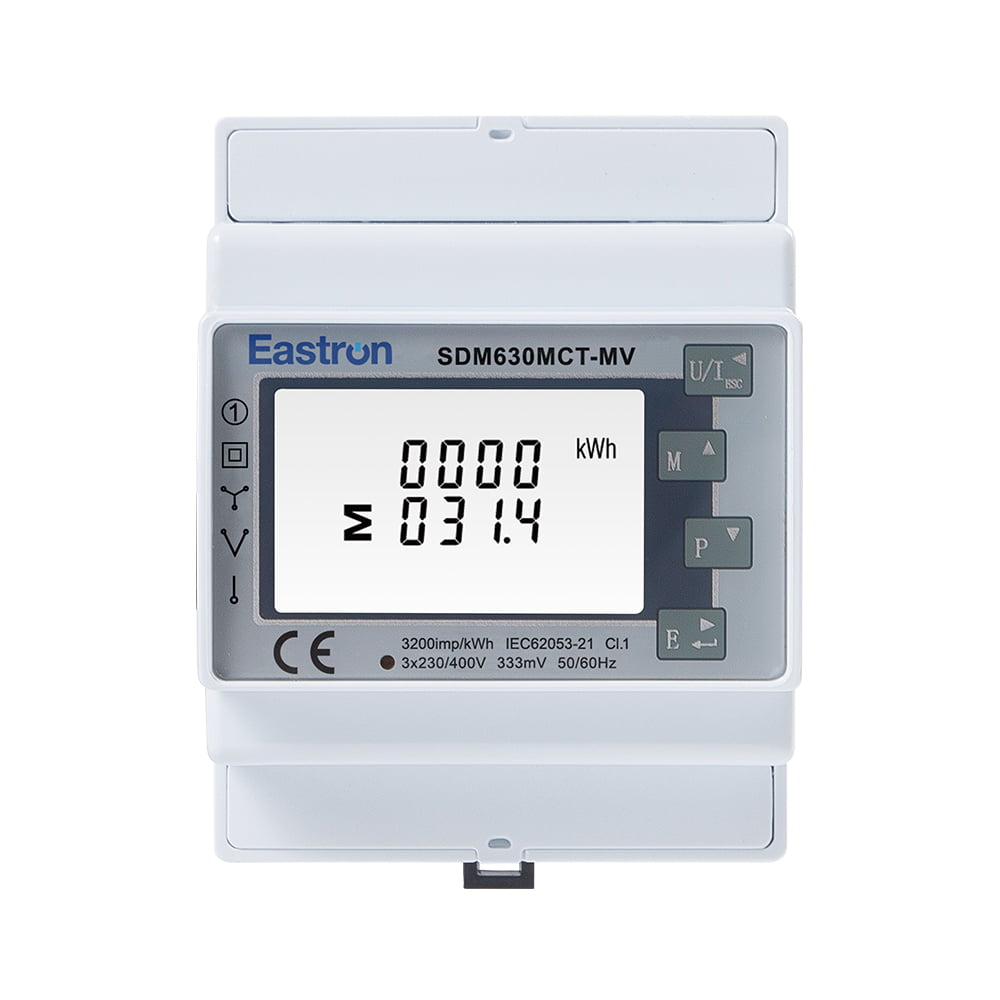

RS485通讯 333mV-CT型导轨式三相多功能交流电能表

多功能参数测量：kWh、kVarh、W、Var、VA、PF、Hz、V、A、dmd
互感器接入：333mV
通讯：RS485 Modbus
精度等级：Class 1
尺寸（宽）：72mm
支持 1P2W/3P3W/3P4W
正反向双向计量
双路脉冲输出

SDM630MCT Modbus / Mbus / 2T / MV

三相多功能交流电能表

SDM630MCT-MV是一款支持RS485Modbus通讯的互感器接入的导轨式三相多功能电能表，是东鸿SDM系列里的高端产品。该产品完美阐释了 “小体积、大功能”的特点。该系列可用于1P2W、3P3W、3P4W等各种电网，支持 333mV 电流互感器接入，支持PT接入，可测量各种重要电力参数，如：有功电量，无功电量，电压，电流，有功功率，无功功率，视在功率，频率，功率因素，需量，分相电量，总谐波含量等参数。正反向电量正反向双向计量。

该系列具有2路脉冲输出，1路脉冲输出可调；1路RS485 Modbus RTU通讯； RS485通讯速率到38400bps (可定制更高速率)；

该仪表具有良好的电磁兼容性，精度可达0.5级，符合国际GB/T17215、GB/T15284、GB/T17883和电力行业标准DL/T614，IEC62053-21，EN5070-1/3标准，并通过MID(欧盟计量器具指令) B+D认证以及欧洲的RCM认证。

技术参数
额定电压（Un）	3x230V / 400V AC
工作电压范围	80%~120% of Un
交流耐压	4KV / 1分钟
脉冲耐压	6KV-1.2µS
一次侧电流	5~9999A
二次侧电流	333mV（1A/5A/40mA 可选）
工作频率	50 或 60Hz
功耗	≤ 2W/10VA

性能标准
工作湿度	≤90%
存储湿度	≤95%
工作温度	-25℃-+55℃
存储温度	-40℃-+70℃
国际标准	IEC 62053-21 / EN 50470-1/3
精度等级	Class 1 / Class B
安装类别	CAT III
防水防尘等级	IP51（室内）
绝缘防护等	II
静电放电	8kV 接触放电 / 15kV 空气放电
电磁抗干扰	IEC 61000-4-3
群脉冲	4kV
浪涌	4kV
传导辐射	EN 55022

测量精度
电压，电流	0.5%
频率	0.2%
功率因素	0.01
有功功率，视在功率	±1%
无功功率	±1%
无功电量（VArh）	Class 2
有功电量（Wh）	Class 1

RS485通讯
总线类型	RS485(双半工异步)
通讯协议	Modbus RTU 或 DL/T 645
波特率	1200/2400/4800/9600/19200/38400bps
通讯地址范围	1-247
总线负载	64pcs
通讯距离	1000M
奇偶性	EVEN/ODD/NONE
数据位	8
停止位	1
