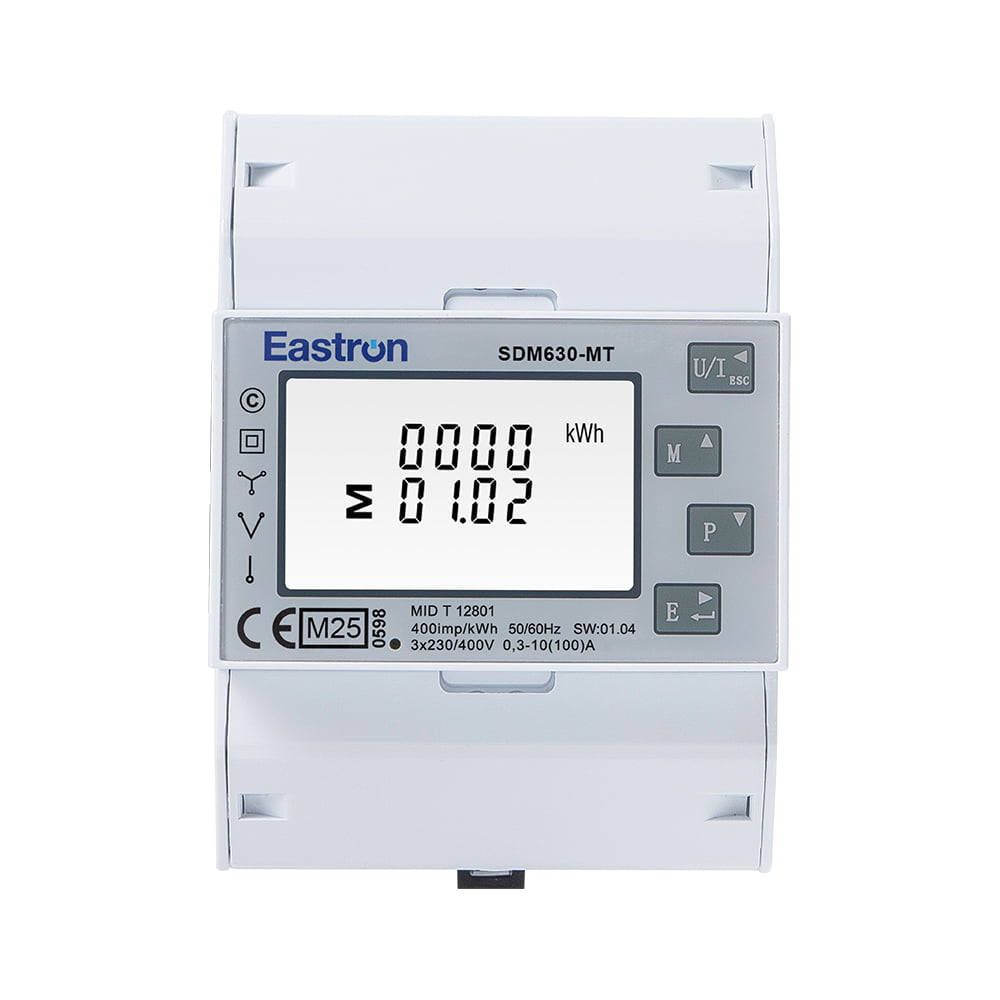

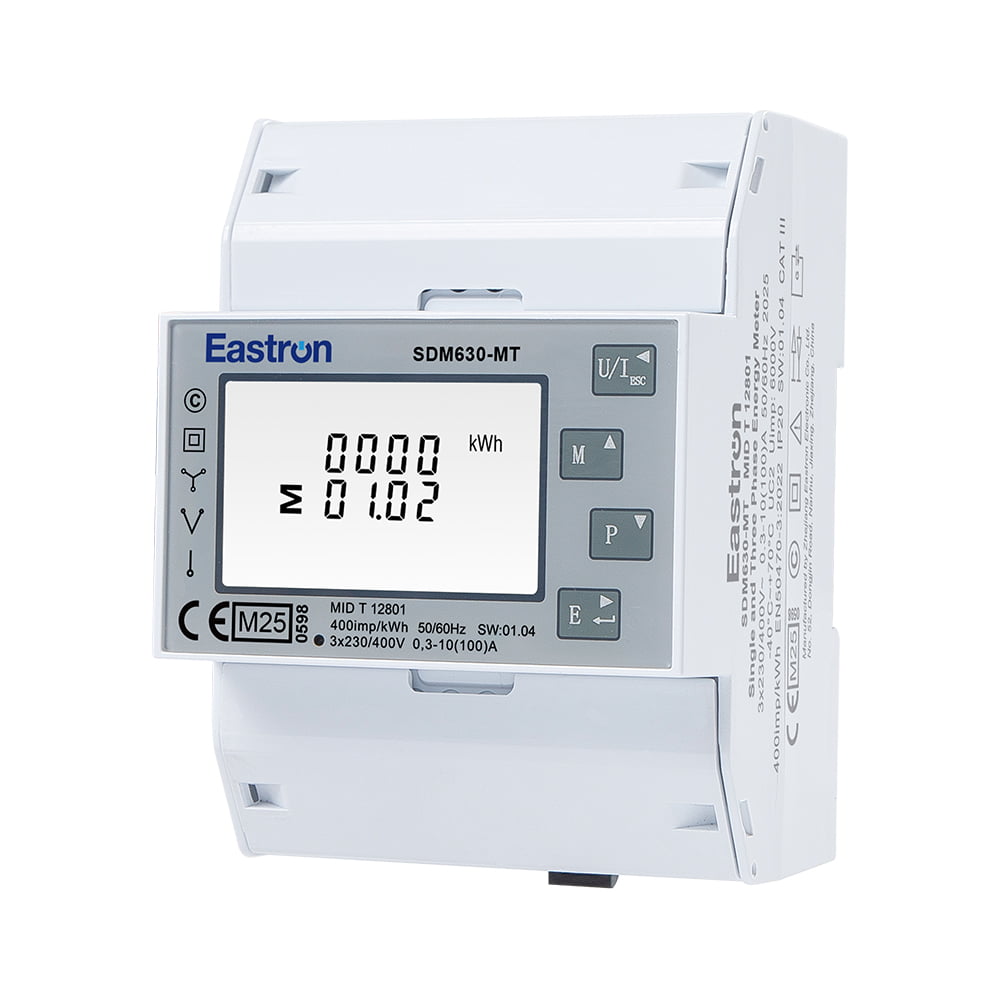

SDM630-MT

技术参数

额定电压（Un）

3x230/400V ac

工作电压范围

80%~120% of Un

交流耐压

4KV for 1 minute

脉冲耐压

6KV-1.2µS

基本电流（Ib）

10A

最大电流（Imax）

100A

工作电流

0.4% Ib-Imax

短时过流

30 Imax for 0.01s

工作频率

50 或 60Hz

功耗

≤ 2W/10VA

显示

LCD

最大读数

999999.99 kWh

性能标准

工作湿度

≤90%

存储湿度

≤95%

工作温度

-25℃ - +55℃

存储温度

-40℃ - +70℃

国际标准

IEC62053-21/EN50470-1/3

精度等级

Class 1/Class B

安装类别

CAT III

防水防尘等级

IP51（室内）

绝缘防护等

II

静电放电

8KV接触放电/15KV空气放电

电磁抗干扰

IEC61000-4-3

群脉冲

4KV

浪涌

4KV

传导辐射

EN55022

复费率

时钟精度

＜1s/day

费率数

4

时段数

10

测量精度

电压，电流

0.5%

频率

0.2%

功率因素

0.01

有功功率，视在功率

±1%

无功功率

±1%

无功电量（Varh）

Class 2

有功电量（Wh）

Class 1/0.5S

RS485 Modbus通讯

总线类型

RS485(双半工异步)

通讯协议

Modbus RTU 或 DL/T 645

波特率

2400/4800/9600/19200/38400bps

通讯地址范围

1-247

总线负载

64pcs

通讯距离

1000M

奇偶性

EVEN/ODD/NONE

数据位

8

停止位

1

M-bus通讯

总线类型

M-bus

通讯协议

EN13757-3

波特率

300/600/1200/2400/4800/9600

奇偶性

EVEN/ODD/NONE

停止位

1或2

一级地址

1~250

二级地址

00 00 00 01 ~ 99 99 99 99

脉冲输出

脉冲输出

2

脉冲类型

无源

脉冲1

可调

脉冲2

400imp/kWh

脉冲宽度

  200/100（默认）/60ms
