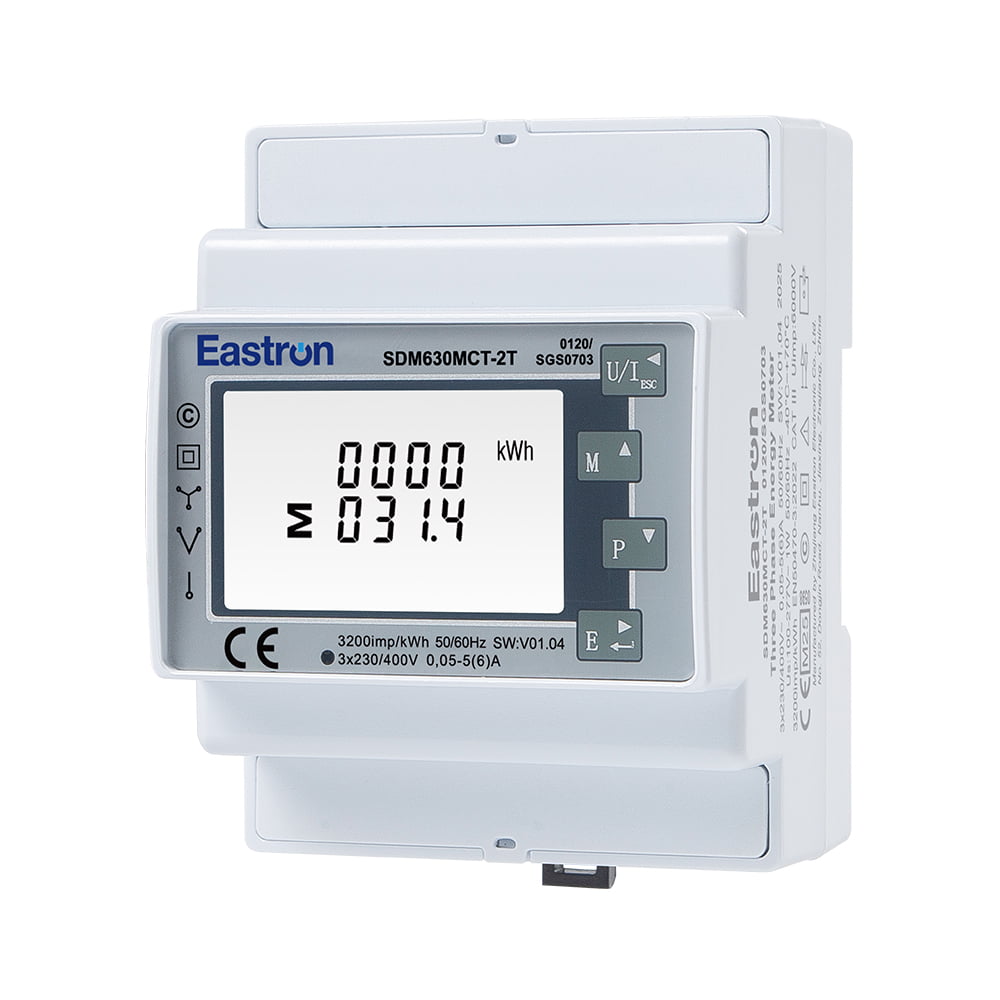

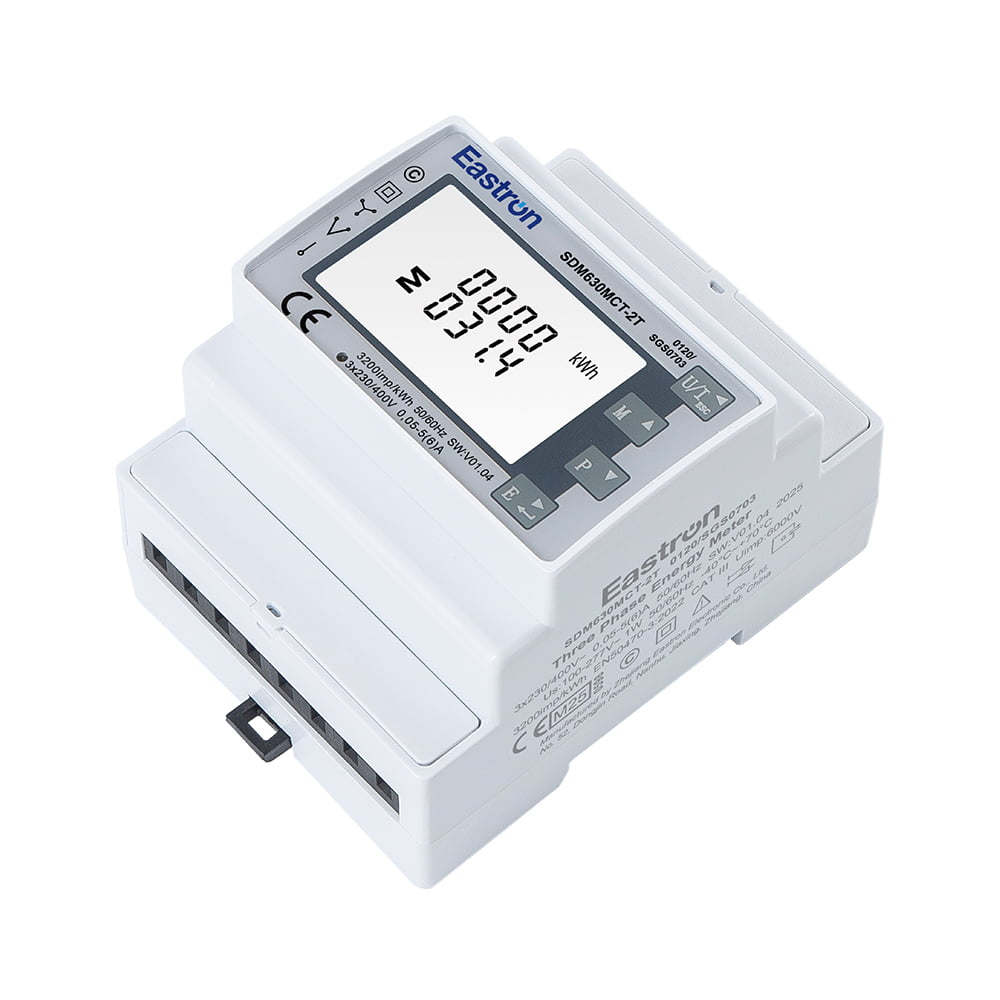

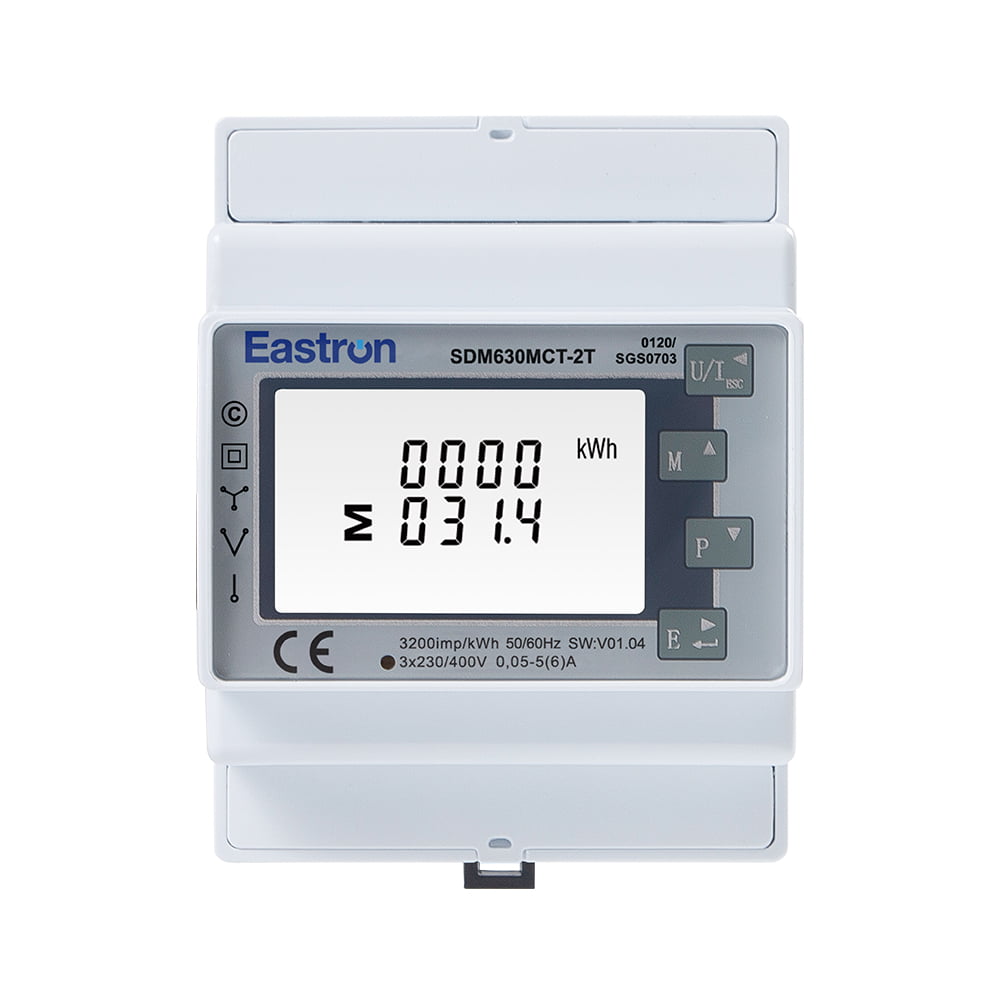

SDM630MCT-2T是一款2费率（双电源输入）的RS485 Modbus通讯的CT型导轨式三相多功能电能表。该产品完美阐释了 “小体积、大功能”的特点。 该系列可用于三相4线，三相3线，单相2线，两相3线等各种电网，支持5A电流互感器接入，支持PT接入，可测量各种重要电力参数，如：有功电量，无功电量，电压，电流，有功功率，无功功率，视在功率，频率，功率因素，需量，分相电量，总谐波含量等参数。 正反向电量正反向双向计量。
该系列具有2路脉冲输出，1路脉冲输出可调；1路RS485 通讯，通讯速率可到38400bps；
该电表还支持双电源输入计量，即它可以测量来自两个不同电源的电量。例如，分别计量市电和断电情况下使用发电机发电的用电量。
该电表已经经过SGS实验室的评估和认证，获得MID B 证证书，符合欧盟器具计量指令2014/32/EU的标准。
|
技术参数 |
|
|
额定电压（Un） |
3x230/400V ac |
|
工作电压范围 |
60%~120% of Un |
|
交流耐压 |
4KV for 1 minute |
|
脉冲耐压 |
6KV-1.2µS |
|
一次侧电流 |
5~9999A |
|
二次侧电流 |
1A/5A/333mV |
|
短时过流 |
20 Imax for 0.01s |
|
工作频率 |
50 或 60Hz |
|
功耗 |
≤ 2W/10VA |
|
显示 |
LCD |
|
最大读数 |
9999999.9 kWh |
|
性能标准 |
|
|
工作湿度 |
≤90% |
|
存储湿度 |
≤95% |
|
工作温度 |
-25℃ - +55℃ |
|
存储温度 |
-40℃ - +70℃ |
|
国际标准 |
IEC62053-21/EN50470-1/3 |
|
精度等级 |
Class 1/Class B |
|
安装类别 |
CAT III |
|
防水防尘等级 |
IP51（室内） |
|
绝缘防护等 |
II |
|
静电放电 |
8KV接触放电/15KV空气放电 |
|
电磁抗干扰 |
IEC61000-4-3 |
|
群脉冲 |
4KV |
|
浪涌 |
4KV |
|
传导辐射 |
EN55022 |
|
复费率 |
|
|
时钟精度 |
＜1s/day |
|
费率数 |
4 |
|
时段数 |
10 |
|
测量精度 |
|
|
电压，电流 |
0.5% |
|
频率 |
0.2% |
|
功率因素 |
0.01 |
|
有功功率，视在功率 |
±1% |
|
无功功率 |
±1% |
|
无功电量（Varh） |
Class 2 |
|
有功电量（Wh） |
Class 1/0.5S |
|
RS485 Modbus通讯 |
|
|
总线类型 |
RS485(双半工异步) |
|
通讯协议 |
Modbus RTU 或 DL/T 645 |
|
波特率 |
2400/4800/9600/19200/38400bps |
|
通讯地址范围 |
1-247 |
|
总线负载 |
64pcs |
|
通讯距离 |
1000M |
|
奇偶性 |
EVEN/ODD/NONE |
|
数据位 |
8 |
|
停止位 |
1 |
|
M-bus通讯 |
|
|
总线类型 |
M-bus |
|
通讯协议 |
EN13757-3 |
|
波特率 |
300/600/1200/2400/4800/9600 |
|
奇偶性 |
EVEN/ODD/NONE |
|
停止位 |
1或2 |
|
一级地址 |
1~250 |
|
二级地址 |
00 00 00 01 ~ 99 99 99 99 |
|
脉冲输出 |
|
|
脉冲输出 |
2 |
|
脉冲类型 |
无源 |
|
脉冲1 |
可调 |
|
脉冲2 |
3200imp/kWh |
|
脉冲宽度 |
200/100（默认）/60ms |
