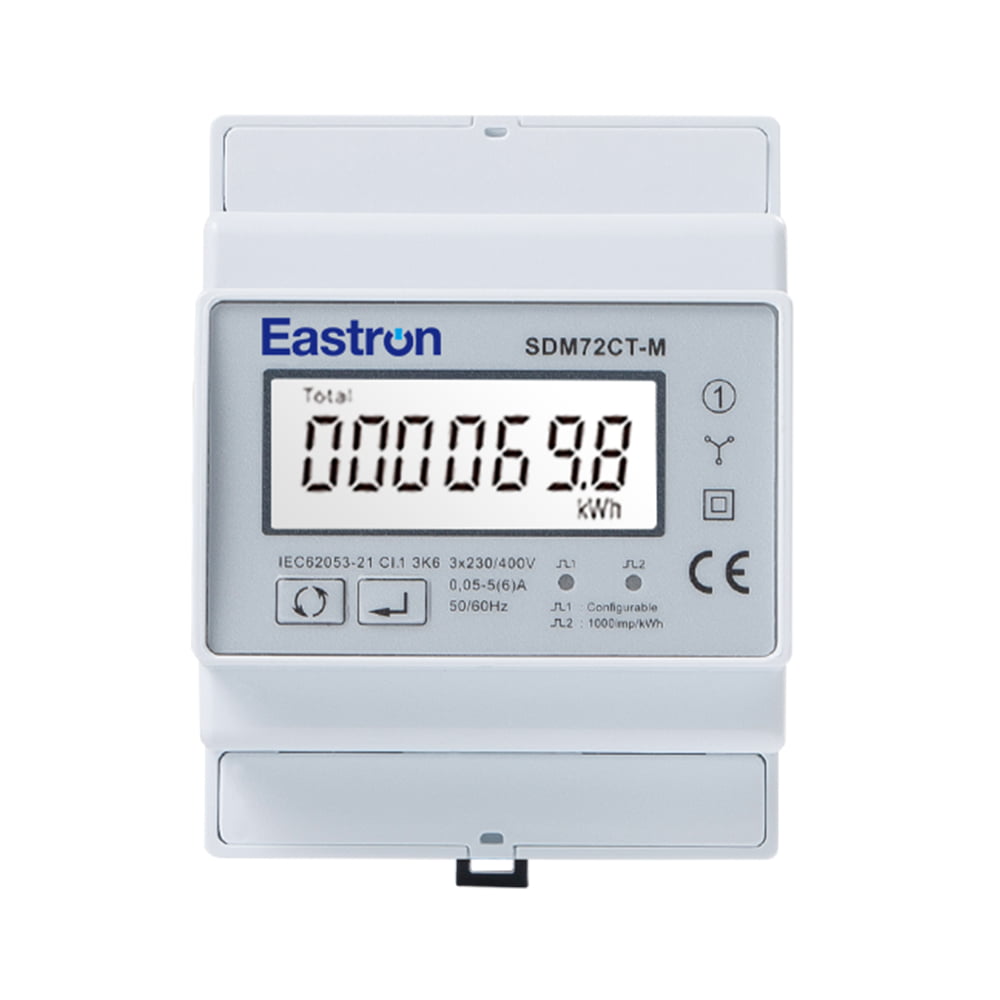

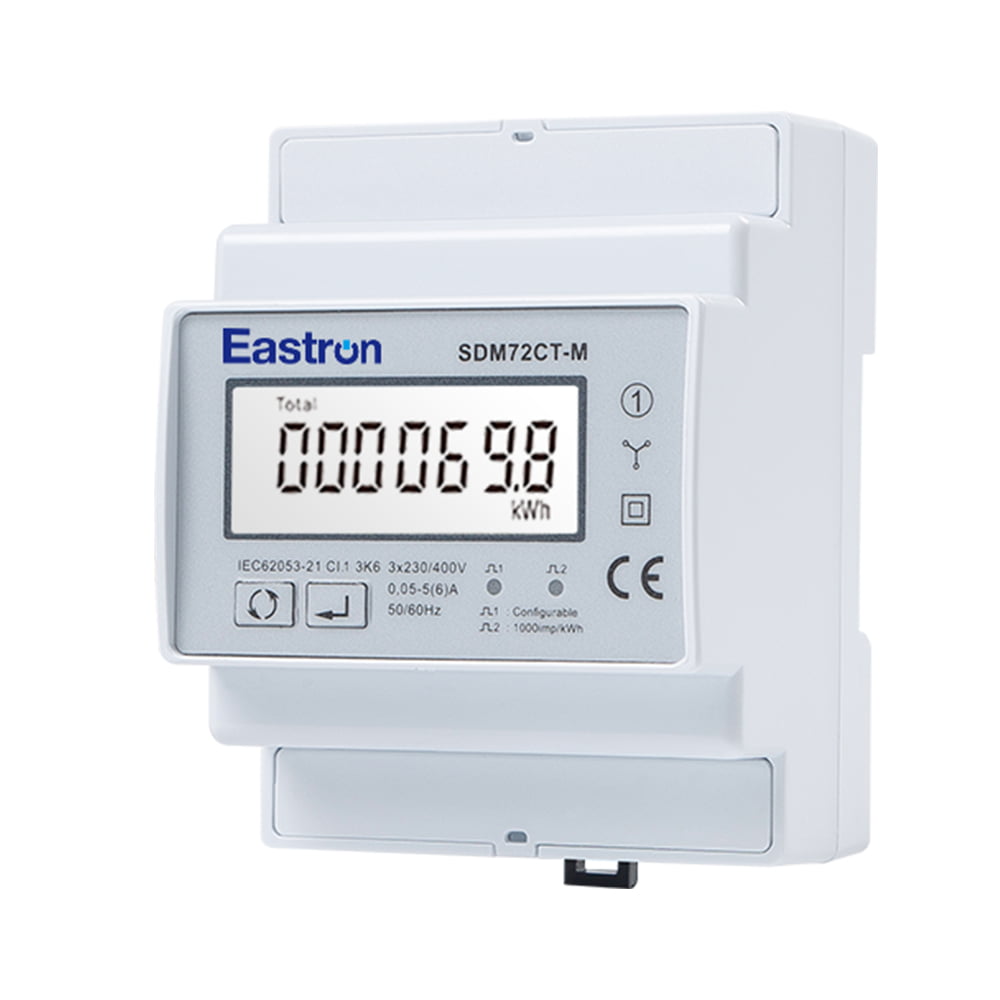

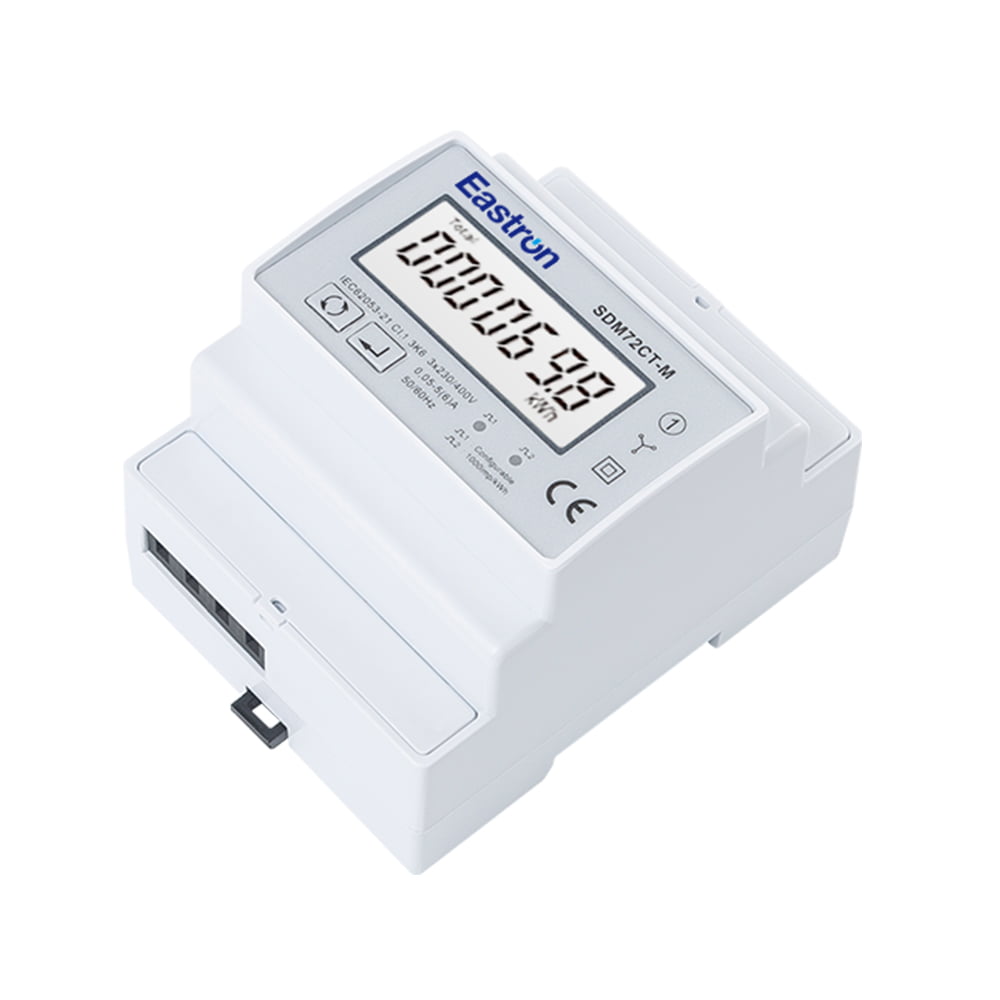

SDM72CT-M是一款RS485 Modbus通讯的CT型导轨式三相多功能电能表。该装置测量并显示三相四线电网下，包括电压、频率、电流、功率、有功和无功电量、正反向电量等重要电力参数。
该电表支持5A互感器接入，接口提供脉冲和RS485端口，支持RS485 Modbus RTU 远程通讯。配置有密码保护。
|
技术参数 |
|
|
额定电压（Un） |
3x230V / 400V AC |
|
工作电压范围 |
80%~120% of Un |
|
交流耐压 |
4KV / 1分钟 |
|
脉冲耐压 |
6KV-1.2µS |
|
一次侧电流 |
5~9999A |
|
二次侧电流 |
5A |
|
工作频率 |
50 或 60Hz |
|
功耗 |
≤ 2W/10VA |
|
性能标准 |
|
|
工作湿度 |
≤90% |
|
存储湿度 |
≤95% |
|
工作温度 |
-25℃-+55℃ |
|
存储温度 |
-40℃-+70℃ |
|
国际标准 |
IEC 62053-21 |
|
精度等级 |
Class 1 / Class B |
|
安装类别 |
CAT III |
|
防水防尘等级 |
IP51（室内） |
|
绝缘防护等 |
II |
|
静电放电 |
8kV 接触放电 / 15kV 空气放电 |
|
电磁抗干扰 |
IEC 61000-4-3 |
|
群脉冲 |
4kV |
|
浪涌 |
4kV |
|
传导辐射 |
EN 55022 |
|
测量精度 |
|
|
电压，电流 |
0.5% |
|
频率 |
0.2% |
|
功率因素 |
0.01 |
|
有功功率，视在功率 |
±1% |
|
无功功率 |
±1% |
|
无功电量（VArh） |
Class 2 |
|
有功电量（Wh） |
Class 1 |
|
RS485通讯 |
|
|
总线类型 |
RS485(双半工异步) |
|
通讯协议 |
Modbus RTU 或 DL/T 645 |
|
波特率 |
1200/2400/4800/9600bps |
|
通讯地址范围 |
1-247 |
|
总线负载 |
64pcs |
|
通讯距离 |
1000M |
|
奇偶性 |
EVEN/ODD/NONE |
|
数据位 |
8 |
|
停止位 |
1 |
