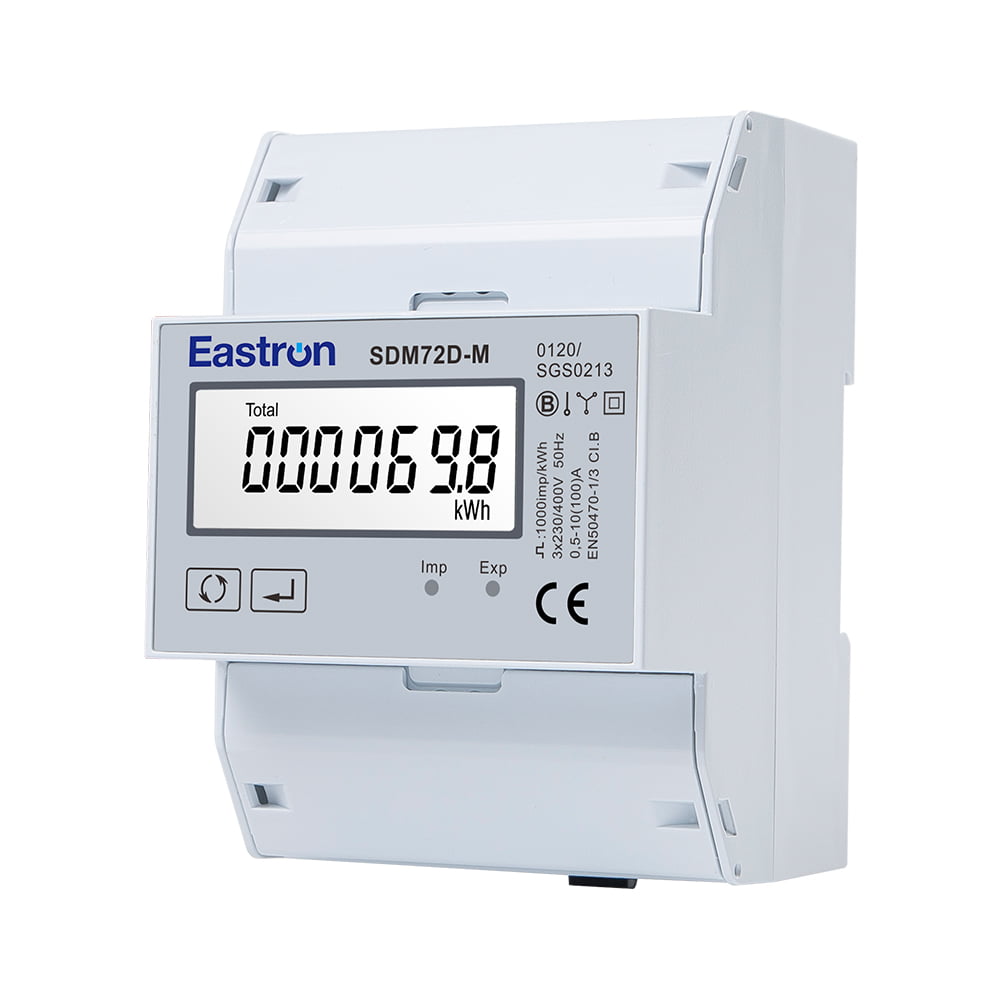

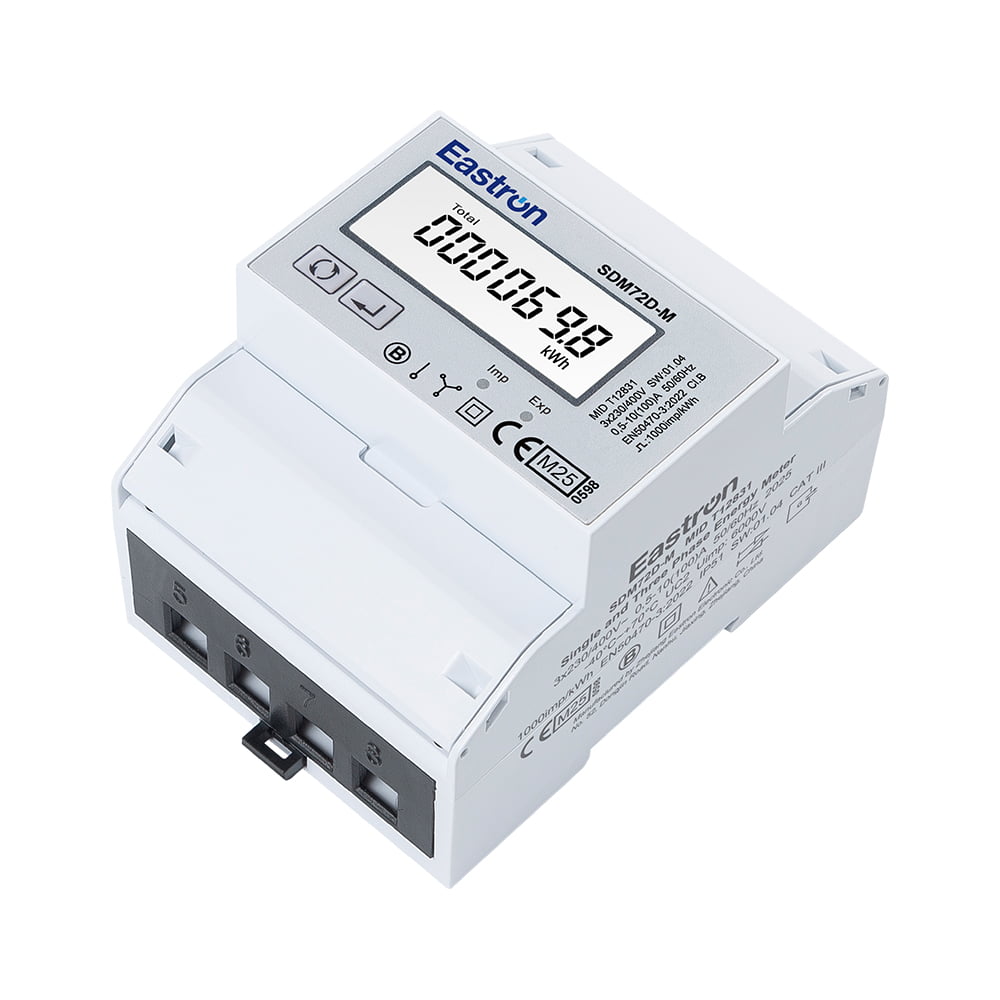

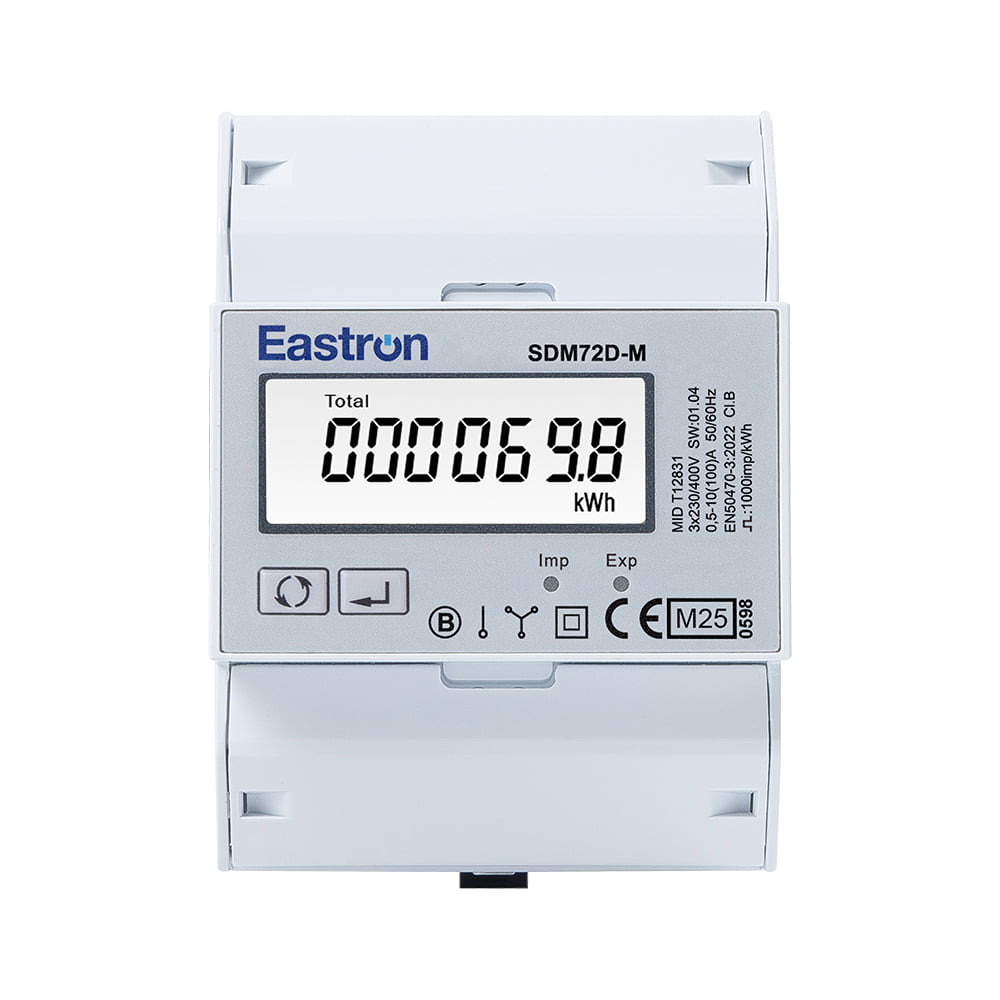

SDM72D-M是一款支持RS485 Modbus通讯的导轨式三相多功能MID电能表。
该装置测量和显示电压、电流、频率、功率因数、有功功率、无功功率、有功电量，无功能量等重要电力参数，并提供了一个可清零电量的功能，使得用户可以查看在一定时间内的电能消耗。
该电表同时支持单相两线，单相三线和三相四线电网，已经经过SGS实验室的评估和认证，获得MID认证，符合欧盟指令 2014/32/EU的标准。产品广泛应用于充电桩充电计量，楼宇建设，BTS等应用场景。
|
技术参数 |
|
|
额定电压（Un） |
3x230/400V ac |
|
工作电压范围 |
80%~120% of Un |
|
交流耐压 |
4KV for 1 minute |
|
脉冲耐压 |
6KV-1.2µS |
|
基本电流（Ib） |
10A |
|
最大电流（Imax） |
100A |
|
工作电流 |
0.4% Ib-Imax |
|
短时过流 |
30 Imax for 0.01s |
|
工作频率 |
50 或 60Hz |
|
功耗 |
≤ 2W/10VA |
|
脉冲常数 |
1000imp/kWh |
|
显示 |
LCD |
|
最大读数 |
999999.9 kWh |
|
性能标准 |
|
|
工作湿度 |
≤90% |
|
存储湿度 |
≤95% |
|
工作温度 |
-25℃-+55℃ |
|
存储温度 |
-40℃-+70℃ |
|
国际标准 |
IEC62053-21/EN50470-1/3 |
|
精度等级 |
Class 1/Class B |
|
安装类别 |
CAT III |
|
防水防尘等级 |
IP51（室内） |
|
绝缘防护等 |
II |
|
静电放电 |
8KV接触放电/15KV空气放电 |
|
电磁抗干扰 |
IEC61000-4-3 |
|
群脉冲 |
4KV |
|
浪涌 |
4KV |
|
传导辐射 |
EN55022 |
|
RS485 Modbus通讯 |
|
|
总线类型 |
RS485(双半工异步) |
|
通讯协议 |
Modbus RTU 或 DL/T 645 |
|
波特率 |
1200/2400/4800/9600bps |
|
通讯地址范围 |
1-247 |
|
总线负载 |
64pcs |
|
通讯距离 |
1000M |
|
奇偶性 |
EVEN/ODD/NONE |
|
数据位 |
8 |
|
停止位 |
1 |
