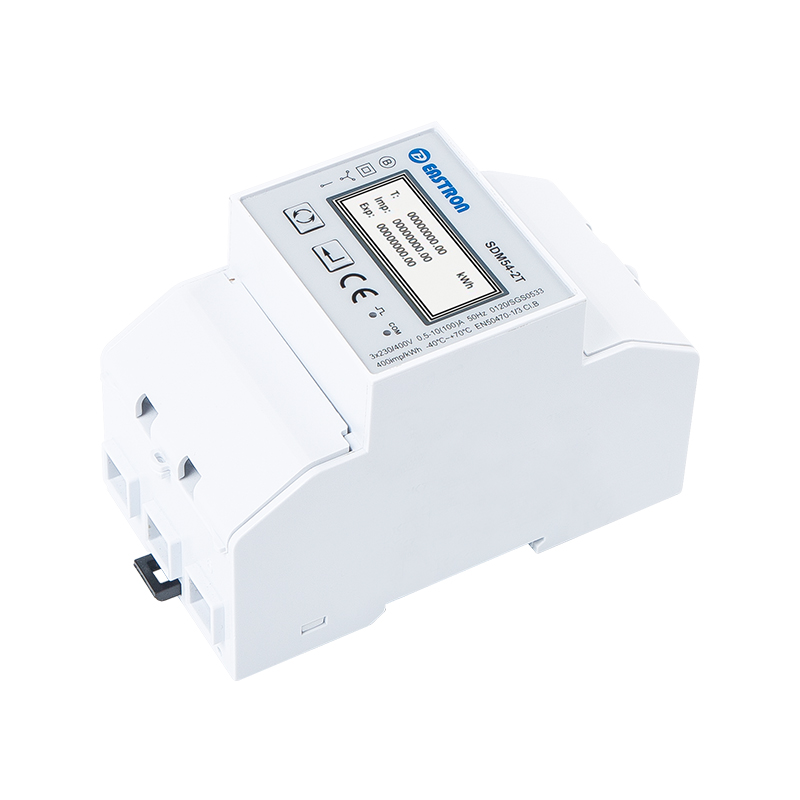

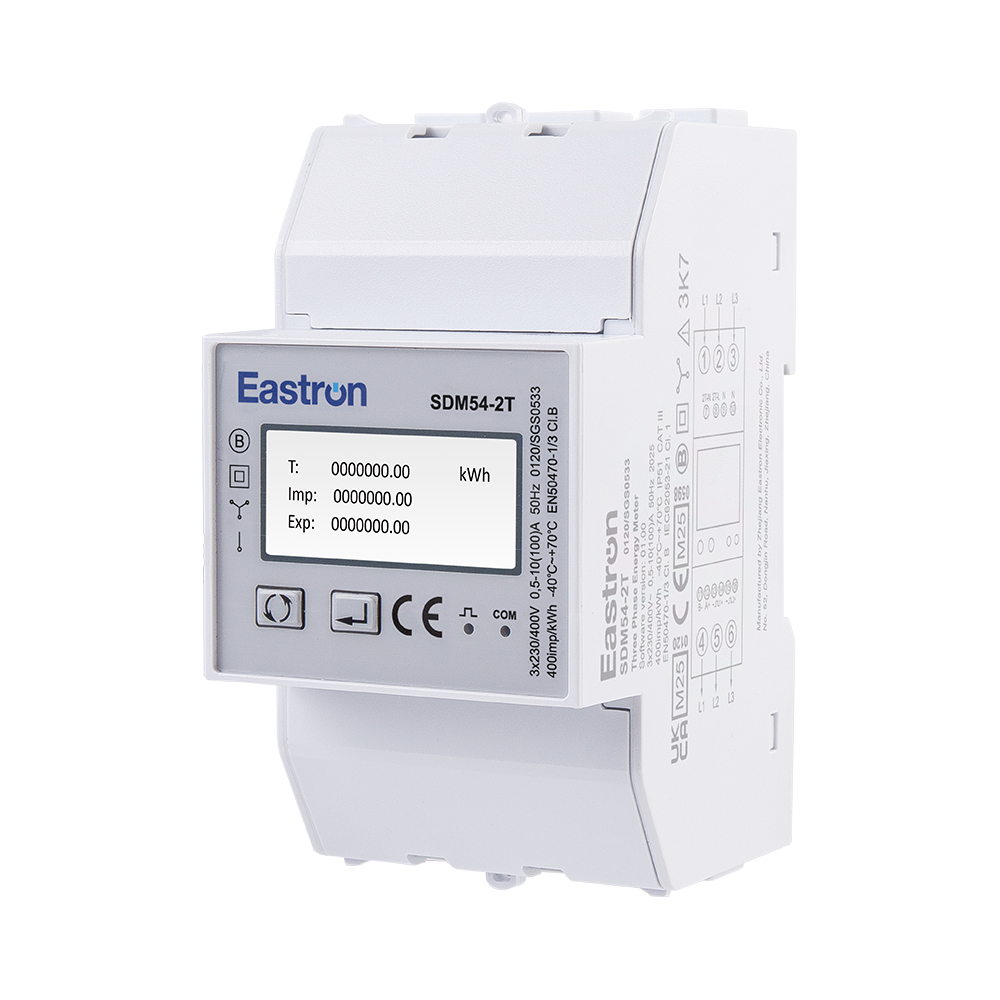

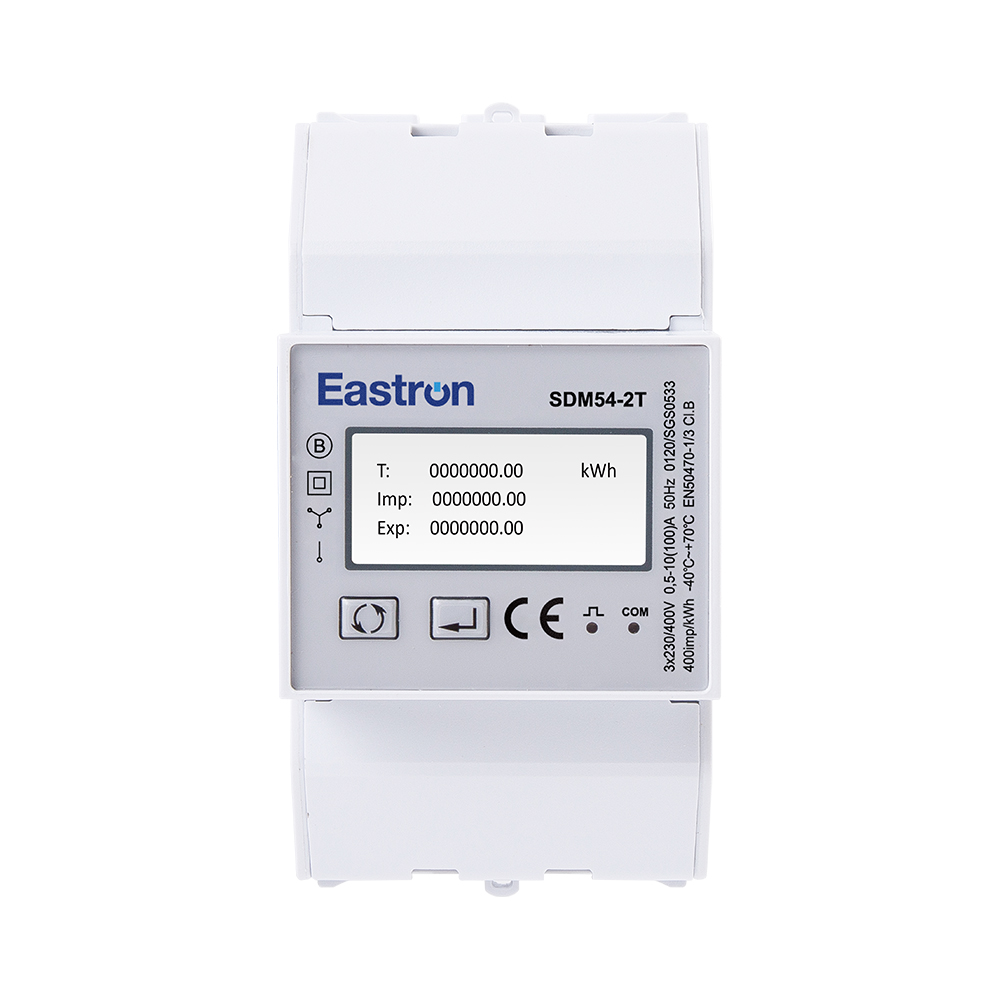

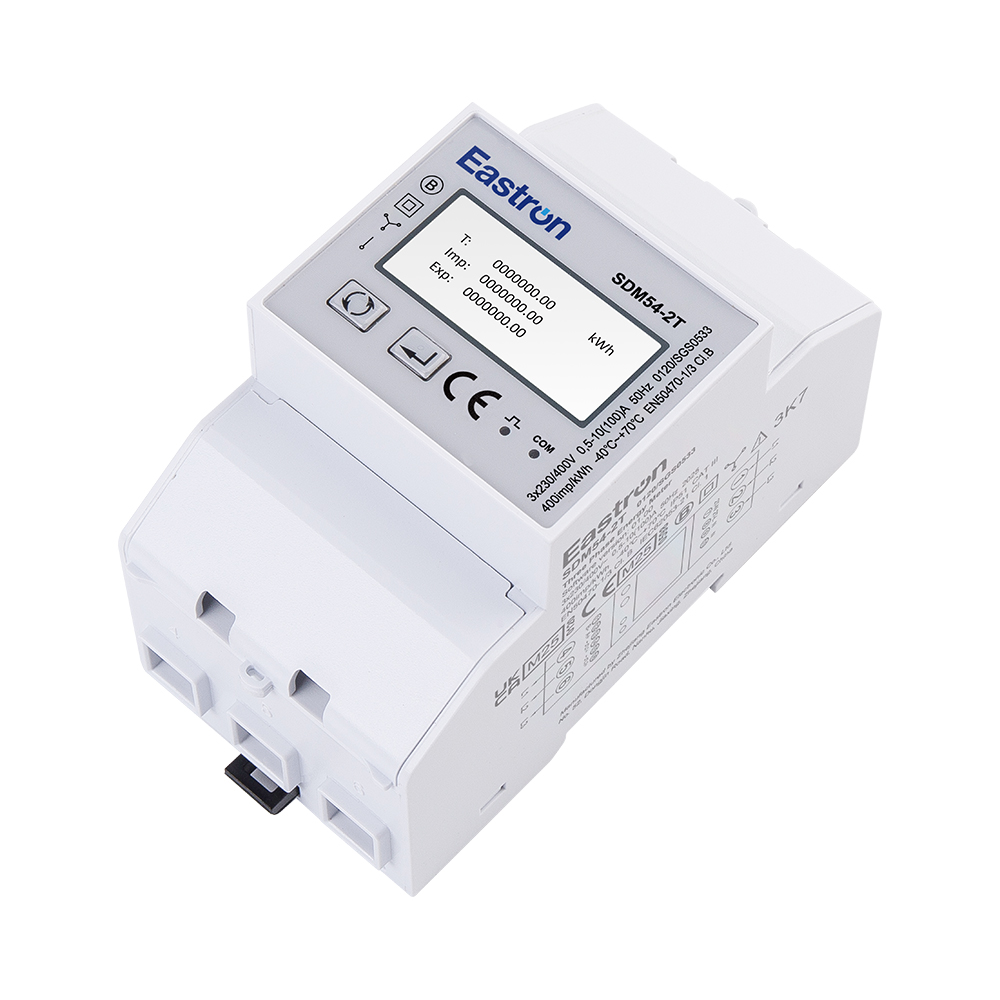

SDM54-2T是一款3模尺寸，计量2费率（双电源输入）电量的导轨式三相多功能MID电能表，可在单相两线及三相四线电网中准确计量并显示各种电力参数: 电压, 电流, 功率, 频率, 有功电量, 无功电量，正向电量, 反向电量等。适用于实时电力监控系统，具有多功能，多用途，高稳定性和长寿命等特点。
该表采用直接接入式，最大电流100A。SDM54 -2T具有RS485通讯接口，支持Modbus RTU通讯，最高通讯速率38400bps, 是电力能源监控的理想选择。
SDM54-2T还有2路脉冲输出，脉冲常数、脉宽、输出单位可设置。
该电表还支持双电源输入计量，即它可以测量来自两个不同电源的电量。例如，分别计量市电和断电情况下支持发电机发电的用电量。
该电表已经经过SGS实验室的评估和认证，获得MID B 证证书，符合欧盟器具计量指令2014/32/EU的标准。
|
电气参数 |
||
|
测量形式 |
真有效值 -三相交流电 (3P, 3P+N) |
|
|
计量精度 |
功率 |
1% |
|
有功电能 |
IEC 62053-21 Class 1.0 EN50470-1/3 Class B |
|
|
无功电能 |
IEC62053-23 Class 2 |
|
|
频率 |
0.2% |
|
|
电流 |
0.5% |
|
|
电压 |
0.5% |
|
|
功率因数 |
1% |
|
|
输入和输出 |
||
|
电流输入 |
额定电流 |
10A |
|
最大电流 |
100A |
|
|
最小电流 |
0.5A |
|
|
启动电流 |
40mA |
|
|
输出 |
SDM54-M |
2路脉冲输出 + RS485 Modbus |
|
SDM54-MB |
2路脉冲输出+ Mbus |
|
|
SDM54-2T |
2路脉冲输出 + RS485 Modbus + 2费率 ( 双电源输入) |
|
|
RS485 Modbus 通讯 |
|
|
通讯地址 |
1~247 |
|
通讯距离 |
最远1000米 |
|
波特率 |
2400bps ~ 38400bps |
|
校验位 |
无校验 (默认), 奇校验, 偶校验 |
|
停止位 |
1 或 2 |
|
M-Bus EN13757-3 通讯 |
|
|
通讯地址 |
1~250 |
|
通讯距离 |
最远1000米 |
|
波特率 |
300bps~9600bps |
|
校验位 |
无校验 (默认), 奇校验, 偶校验 |
|
停止位 |
1 或 2 |
