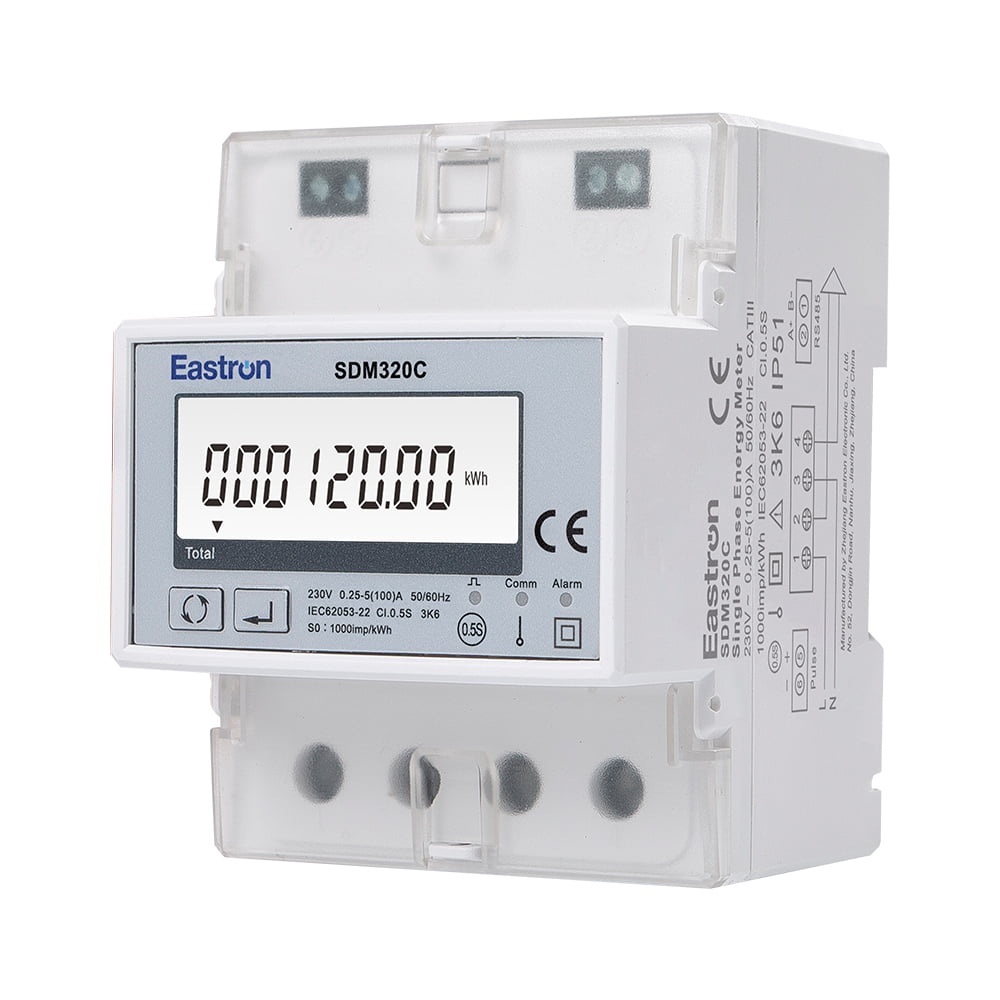

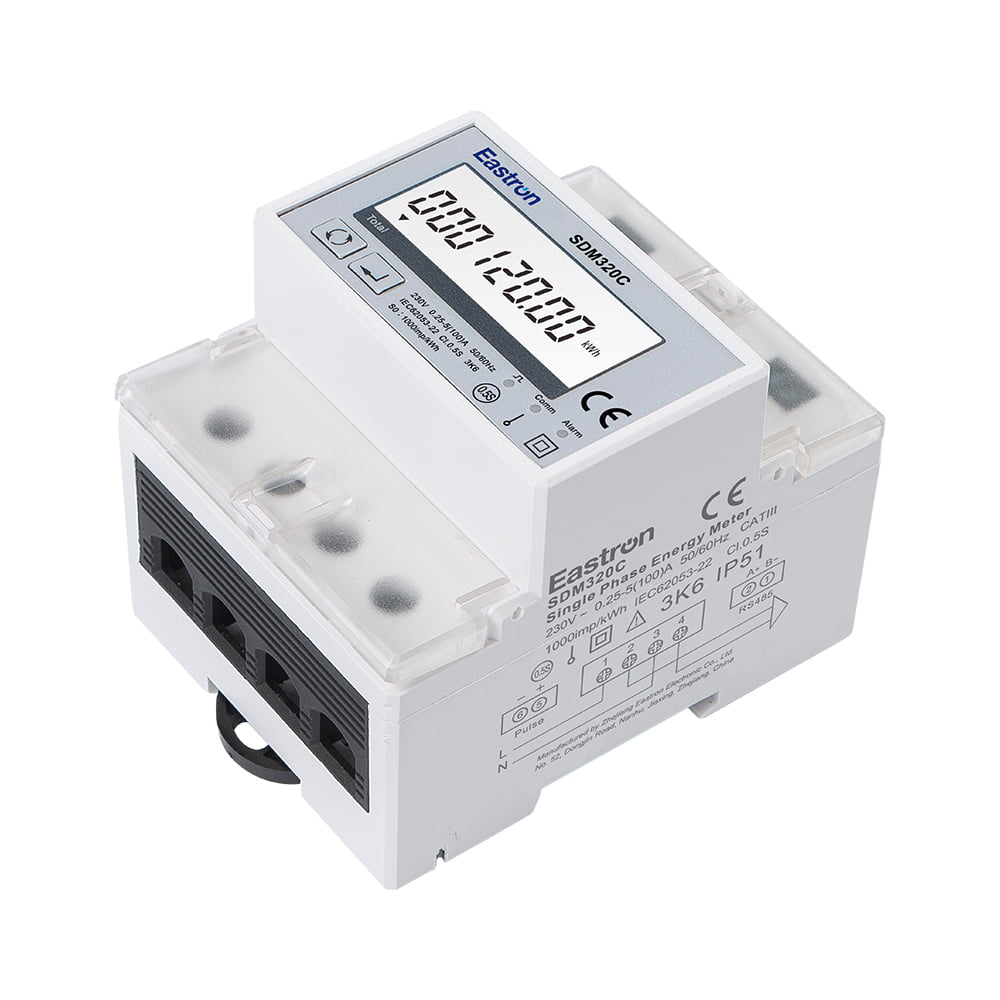

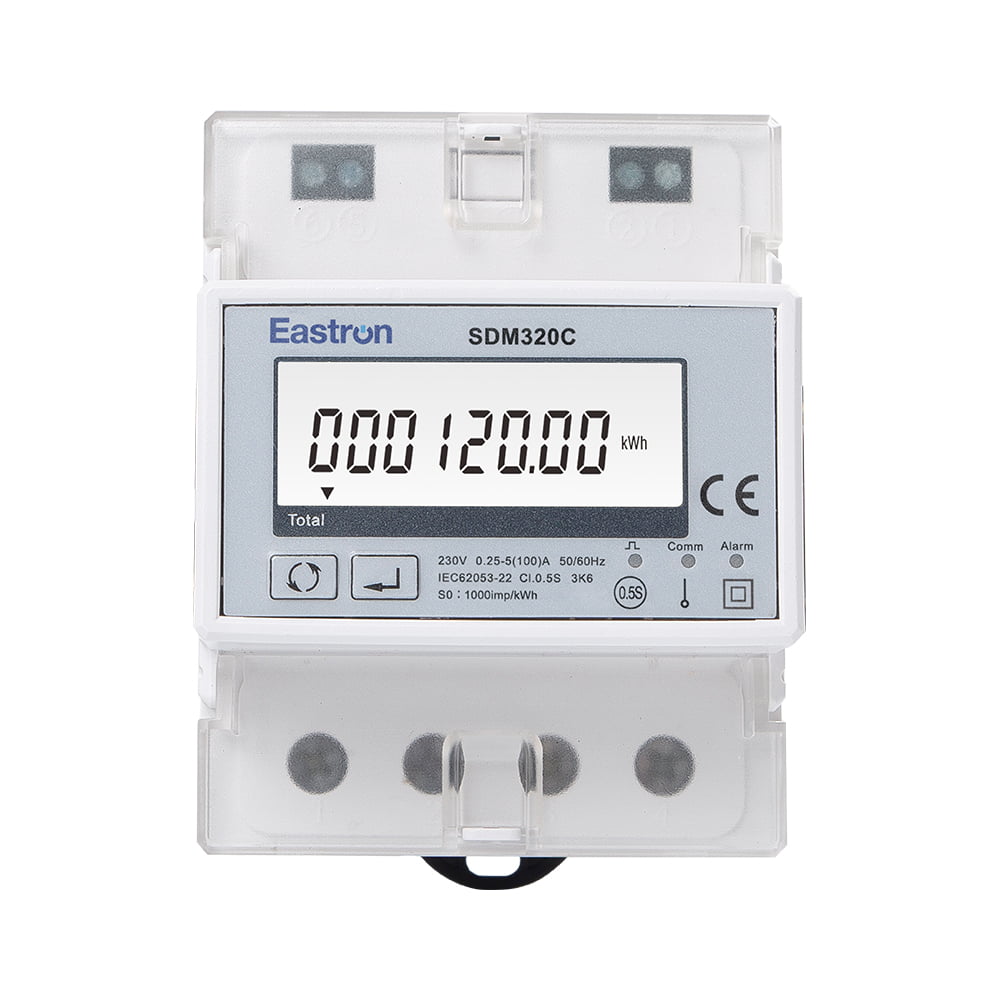

SDM320C是远程控制单相多功能电表，内置继电器， 可实现RS485 Modbus RTU通讯。
该电表可测量所有重要的电力参数，如有功电能（千瓦时）、电流（A）、电压（V）、频率（Hz）、功率因数、电力需求、正向和反向电量等。
电表内置继电器，可通过RS485远程控制电源的开断。并设置有报警的功能，在检测到过压或者过流的时候实现自动开断的功能。
|
技术参数 |
|
|
额定电压（Un） |
230V ac |
|
工作电压范围 |
80%~120% of Un |
|
交流耐压 |
4KV for 1 minute |
|
脉冲耐压 |
6KV-1.2µS |
|
基本电流（Ib） |
5A |
|
最大电流（Imax） |
100A |
|
工作电流 |
0.4% Ib-Imax |
|
短时过流 |
20 Imax for 0.01s |
|
工作频率 |
50 或 60Hz |
|
功耗 |
≤ 2W/10VA |
|
脉冲口输出 |
可设置 |
|
脉冲灯输出 |
固定1000imp/kWh |
|
显示 |
LCD带白色背光 |
|
最大读数 |
999999.99 kWh |
|
性能标准 |
|
|
工作湿度 |
≤90% |
|
存储湿度 |
≤95% |
|
工作温度 |
-25℃ - +55℃ |
|
存储温度 |
-40℃ - +70℃ |
|
国际标准 |
IEC62053-22/EN50470-1/3 |
|
精度等级 |
Class 0.5S/ Class C |
|
安装类别 |
CAT II |
|
防水防尘等级 |
IP51（室内） |
|
绝缘防护等 |
II |
|
静电放电 |
8KV接触放电/15KV空气放电 |
|
电磁抗干扰 |
IEC61000-4-3 |
|
群脉冲 |
4KV |
|
浪涌 |
4KV |
|
传导辐射 |
EN55022 |
|
测量精度 |
|
|
电压，电流 |
0.5% |
|
频率 |
0.1% |
|
功率因素 |
0.01 |
|
有功功率，视在功率 |
±0.5% |
|
无功功率 |
±1% |
|
无功电量 |
Class 2 |
|
有功电量 |
Class 0.5S |
|
RS485通讯 |
|
|
总线类型 |
RS485（双半工异步） |
|
通讯协议 |
Modbus RTU |
|
波特率 |
1200/2400/4800/9600 bps |
|
通讯地址范围 |
1-247 |
|
总线负载 |
64pcs |
|
通讯距离 |
1000M |
|
奇偶性 |
EVEN/ODD/NONE |
|
数据位 |
8 |
|
停止位 |
1 |
