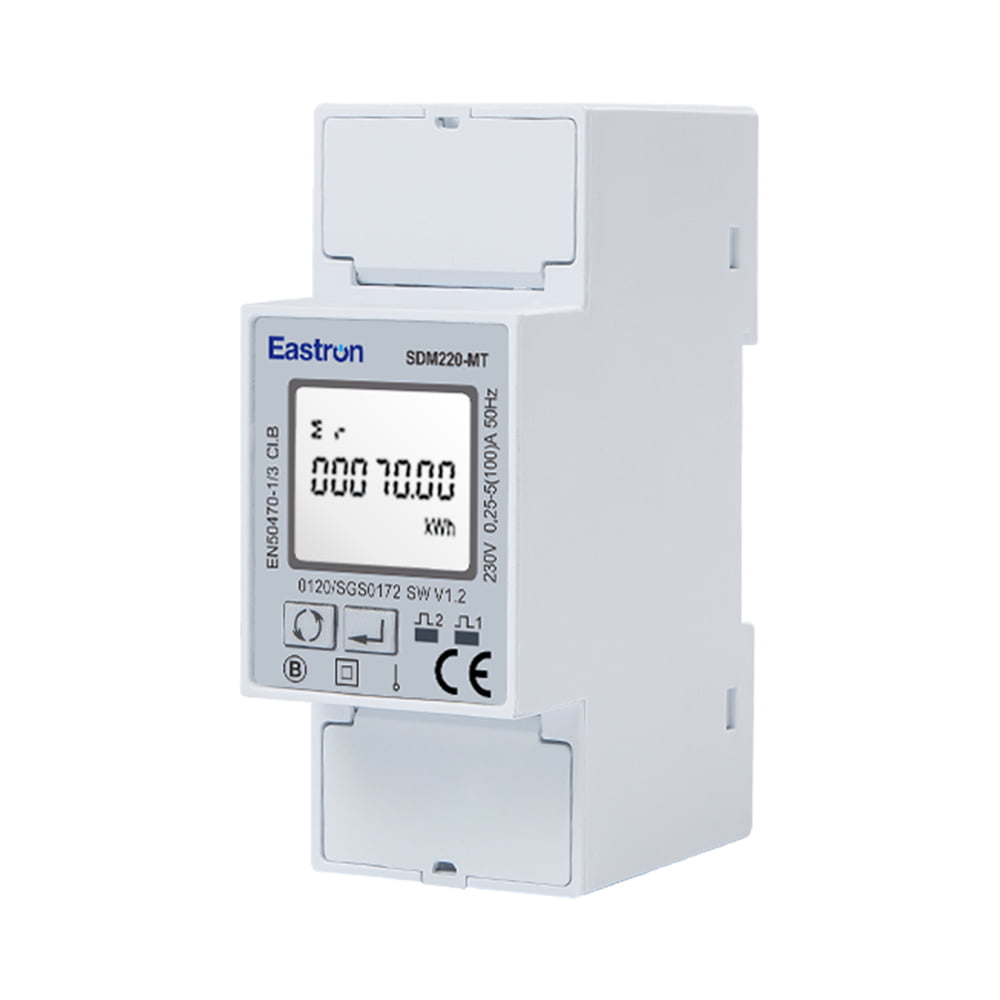

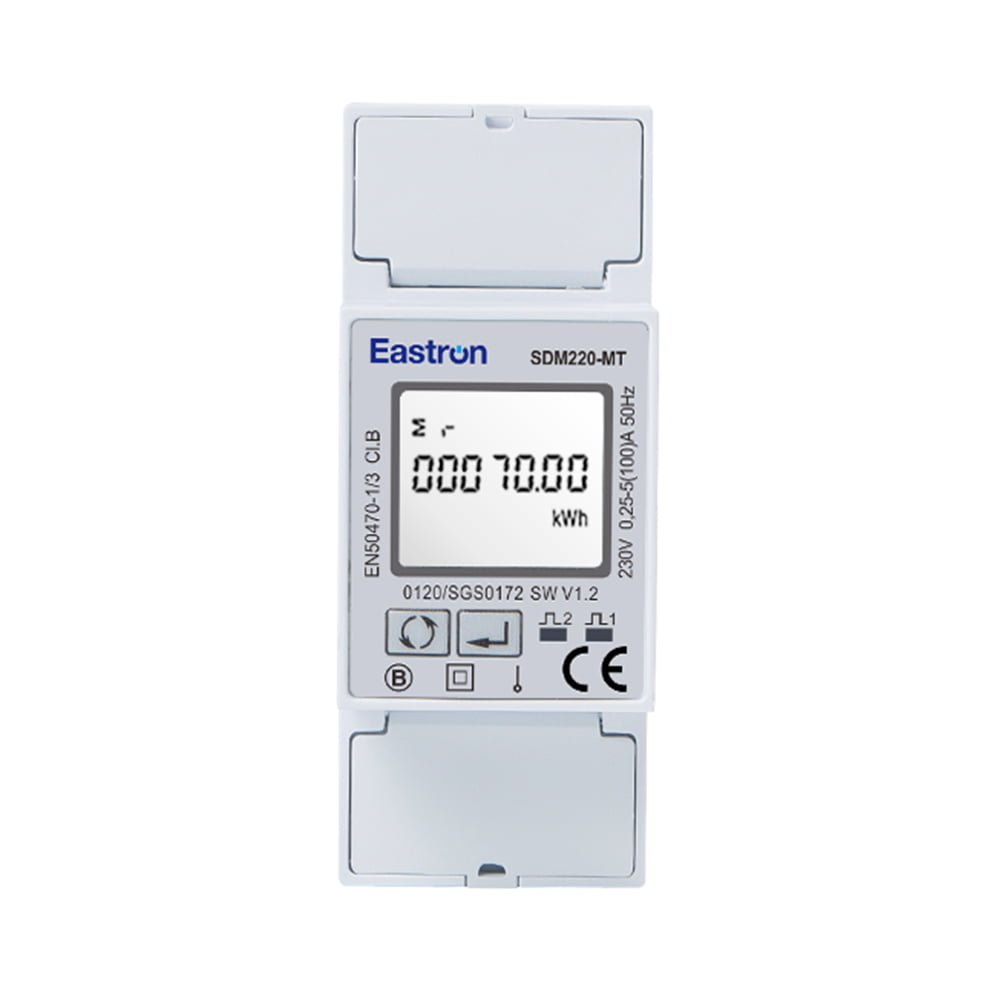

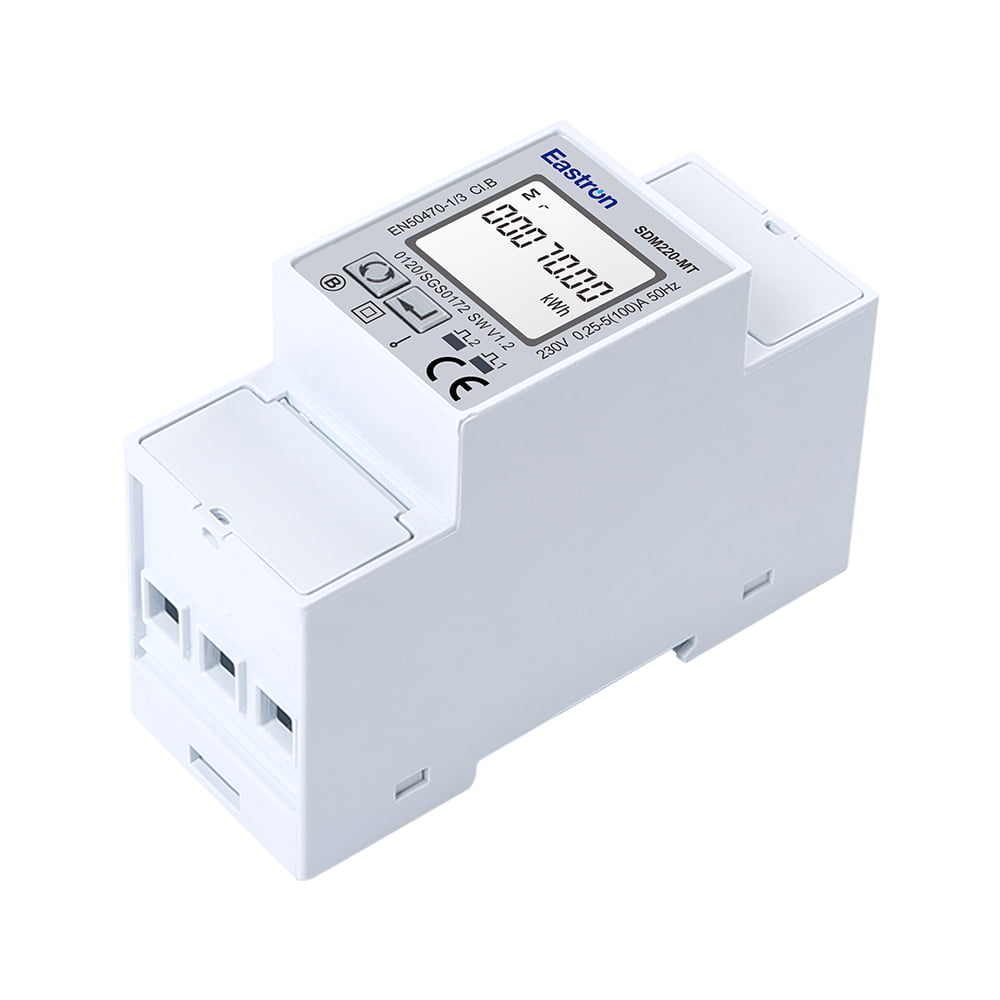

SDM220MT是一款支持复费率，RS485 modbus 通讯的100A单相导轨式MID电能表。该电能表采用进口高精度计量芯片，模块化设计，具有多功能，高精度， 小体积等特点。该系列采用5A额定电流，支持100A直接式电流负载，20倍宽量程，精度等级为1级。
SDM220 -MT可测量正反向有功电量，无功电量，有功功率，无功功率，电压，电流，频率等电力参数，同时具备复费率功能，可设置10个不同时间段4个费率。
该仪表还拥有两路脉冲输出和一路RS485 Modbus通讯端口，可与各种组态系统兼容，从而把前端采集的数据实时传送给系统数据中心，方便用户在多种场合下轻松实现远程通讯，完美应用于AMR/SCADA系统。
产品已获得MID(欧盟计量器具指令)认证,符合EN50470-1/3标准。
|
技术参数 |
|
|
额定电压（Un） |
230V ac |
|
工作电压范围 |
80%~120% of Un |
|
交流耐压 |
4KV for 1 minute |
|
脉冲耐压 |
6KV-1.2µS |
|
基本电流（Ib） |
5A |
|
最大电流（Imax） |
100A |
|
工作电流 |
0.4% Ib-Imax |
|
短时过流 |
30 Imax for 0.01s |
|
工作频率 |
50 或 60Hz |
|
功耗 |
≤ 2W/10VA |
|
脉冲常数1 |
可调 |
|
脉冲常数2 |
1000imp/kWh |
|
最大读数 |
999999.9 kWh（SDM230A） |
|
性能标准 |
|
|
工作湿度 |
≤90% |
|
存储湿度 |
≤95% |
|
工作温度 |
-25℃ - +55℃ |
|
存储温度 |
-40℃ - +70℃ |
|
国际标准 |
IEC62053-21/EN50470-1/3 |
|
精度等级 |
Class 1/Class B |
|
安装类别 |
CAT III |
|
防水防尘等级 |
IP51（室内） |
|
绝缘防护等 |
II |
|
复费率 |
|
|
时钟精度 |
＜1s/day |
|
费率数 |
4 |
|
时段数 |
10 |
|
测量精度 |
|
|
电压，电流 |
0.5% |
|
频率 |
0.2% |
|
功率因素 |
0.01 |
|
有功功率，视在功率 |
±1% |
|
无功功率 |
±1% |
|
无功电量（Varh） |
Class 2 |
|
有功电量（Wh） |
Class 1/0.5S |
|
RS485 Modbus通讯 |
|
|
总线类型 |
RS485(双半工异步) |
|
通讯协议 |
Modbus RTU 或 DL/T 645 |
|
波特率 |
1200/2400/4800/9600bps |
|
通讯地址范围 |
1-247 |
|
总线负载 |
64pcs |
|
通讯距离 |
1000M |
|
奇偶性 |
EVEN/ODD/NONE |
|
数据位 |
8 |
|
停止位 |
1 |
|
M-bus通讯 |
|
|
总线类型 |
M-bus |
|
通讯协议 |
EN13757-3 |
|
波特率 |
300/600/1200/2400/4800/9600 |
|
奇偶性 |
EVEN/ODD/NONE |
|
停止位 |
1或2 |
|
一级地址 |
1~250 |
|
二级地址 |
00 00 00 01 ~ 99 99 99 99 |
|
脉冲输出 |
|
|
脉冲输出 |
2 |
|
脉冲类型 |
无源 |
|
脉冲1 |
可调 |
|
脉冲2 |
1000imp/kWh |
|
脉冲宽度 |
200/100（默认）/60ms |
