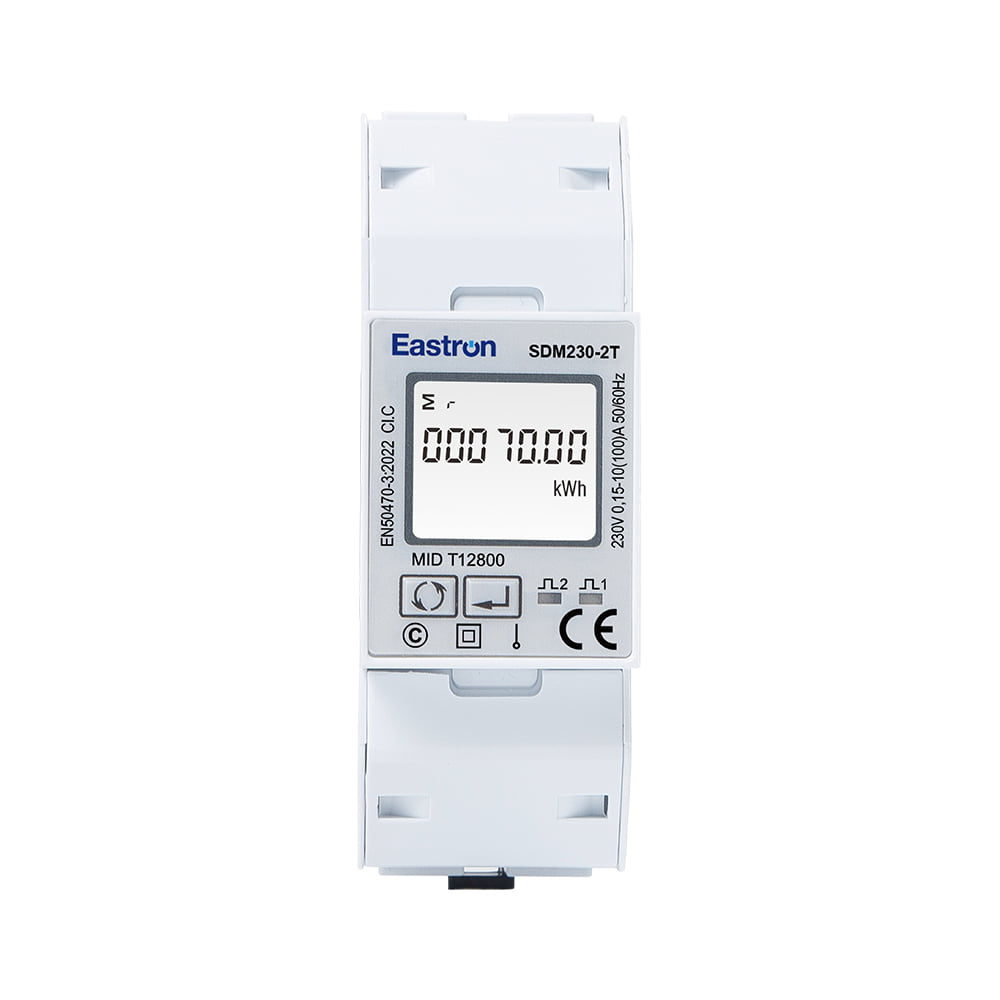

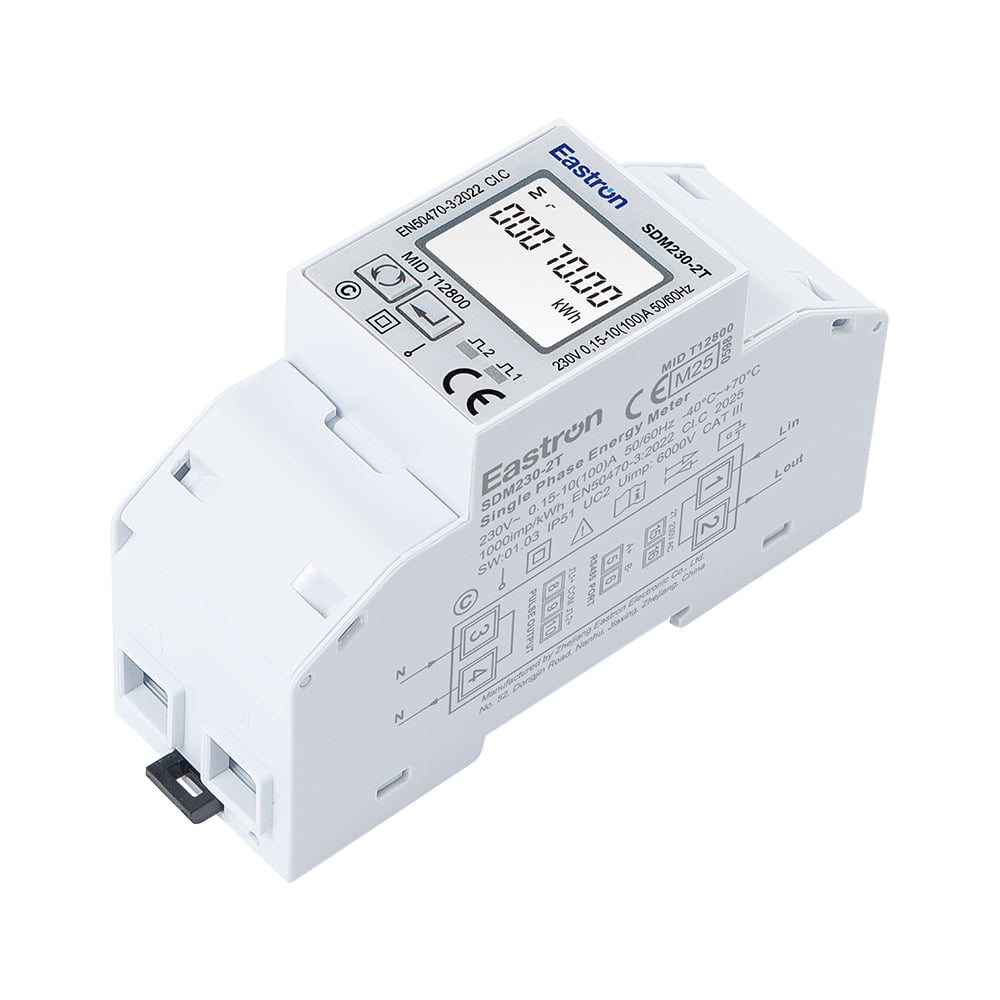

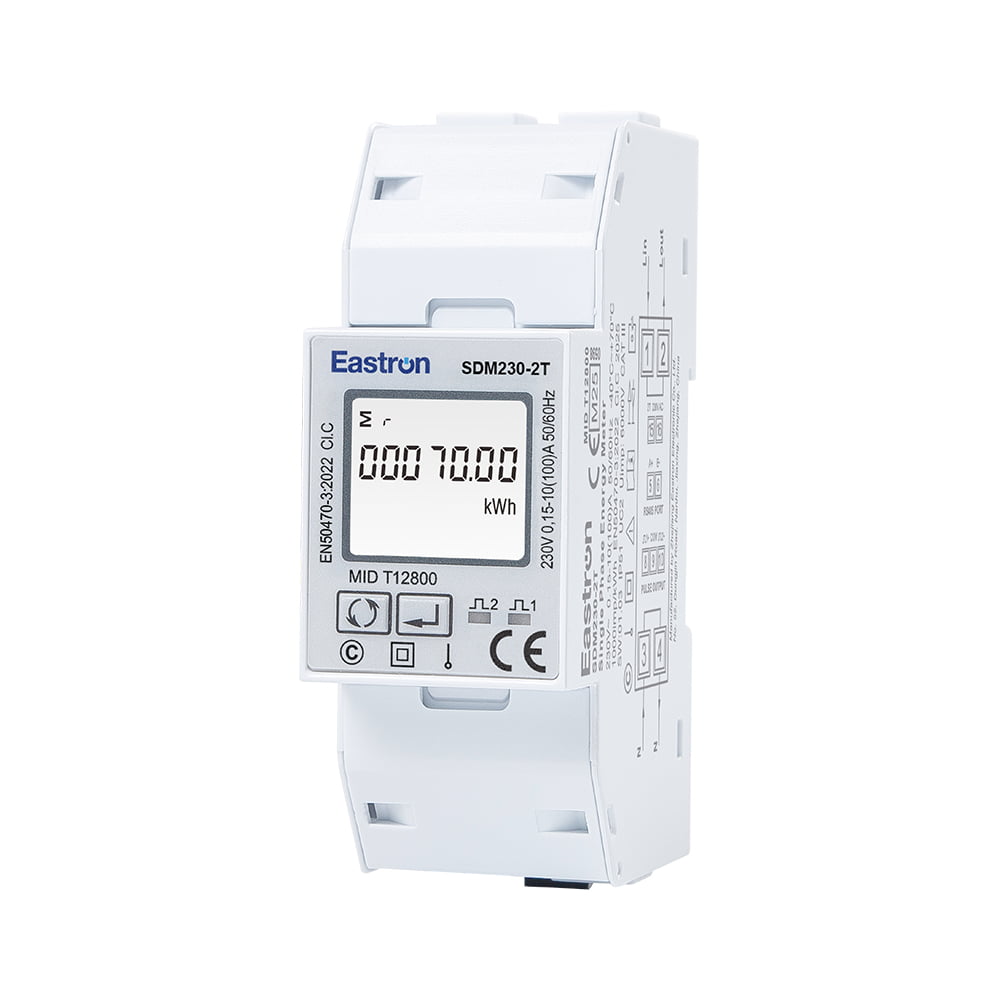

SDM230-2T是一款2费率（双电源输入）100A直接式 单相导轨式MID电能表。产品可测量包括有功电能、无功电能、电流、电压、功率、功率因数、频率等重要电力参数。 这些设备支持最大负载100A的直接接入，提供2个脉冲输出和1个RS485通信端口，支持Modbus RTU 通讯，可进行远程监控和设置，适用于监测住宅、太阳能光伏、电动汽车充电系统、工业和公用事业应用中的能源消耗。
SDM230-2T 专门用于双电源测量方案，可以有效的将公用电源用电和企业私有发电机发电分开计量。也可以外接一个时间继电器计量不同时间段内产生的电量。
该电表已通过MID（欧盟计量器具指令）认证。
|
技术参数 |
|
|
额定电压（Un） |
120V 或230V ac |
|
工作电压范围 |
80%~120% of Un |
|
交流耐压 |
4KV for 1 minute |
|
脉冲耐压 |
6KV-1.2µS |
|
基本电流（Ib） |
10A |
|
最大电流（Imax） |
100A |
|
工作电流 |
0.4% Ib-Imax |
|
短时过流 |
30 Imax for 0.01s |
|
工作频率 |
50 或 60Hz |
|
功耗 |
≤ 2W/10VA |
|
脉冲常数1 |
可调 |
|
脉冲常数2 |
1000imp/kWh |
|
最大读数 |
999999.9 kWh |
|
性能标准 |
|
|
工作湿度 |
≤90% |
|
存储湿度 |
≤95% |
|
工作温度 |
-25℃-+55℃ |
|
存储温度 |
-40℃-+70℃ |
|
国际标准 |
IEC62053-21/EN50470-1/3 |
|
精度等级 |
Class 1/Class B |
|
安装类别 |
CAT II |
|
防水防尘等级 |
IP51（室内） |
|
绝缘防护等 |
II |
|
静电放电 |
8KV接触放电/15KV空气放电 |
|
电磁抗干扰 |
IEC61000-4-3 |
|
群脉冲 |
4KV |
|
浪涌 |
4KV |
|
传导辐射 |
EN55022 |
|
测量精度 |
|
|
电压，电流 |
0.5% |
|
频率 |
0.2% |
|
功率因素 |
0.01 |
|
有功功率，视在功率 |
±1% |
|
无功功率 |
±1% |
|
无功电量（Varh） |
Class 2 |
|
有功电量（Wh） |
Class 1/0.5S |
|
RS485 Modbus通讯 |
|
|
总线类型 |
RS485(双半工异步) |
|
通讯协议 |
Modbus RTU 或 DL/T 645 |
|
波特率 |
1200/2400/4800/9600bps |
|
通讯地址范围 |
1-247 |
|
总线负载 |
64pcs |
|
通讯距离 |
1000M |
|
奇偶性 |
EVEN/ODD/NONE |
|
数据位 |
8 |
|
停止位 |
1 |
|
M-bus通讯 |
|
|
总线类型 |
M-bus |
|
通讯协议 |
EN13757-3 |
|
波特率 |
300/600/1200/2400/4800/9600 |
|
奇偶性 |
EVEN/ODD/NONE |
|
停止位 |
1或2 |
|
一级地址 |
1~250 |
|
二级地址 |
00 00 00 01 ~ 99 99 99 99 |
|
脉冲输出 |
|
|
脉冲输出 |
2 |
|
脉冲类型 |
无源 |
|
脉冲1 |
可调 |
|
脉冲2 |
1000imp/kWh |
|
脉冲宽度 |
200/100（默认）/60ms |
