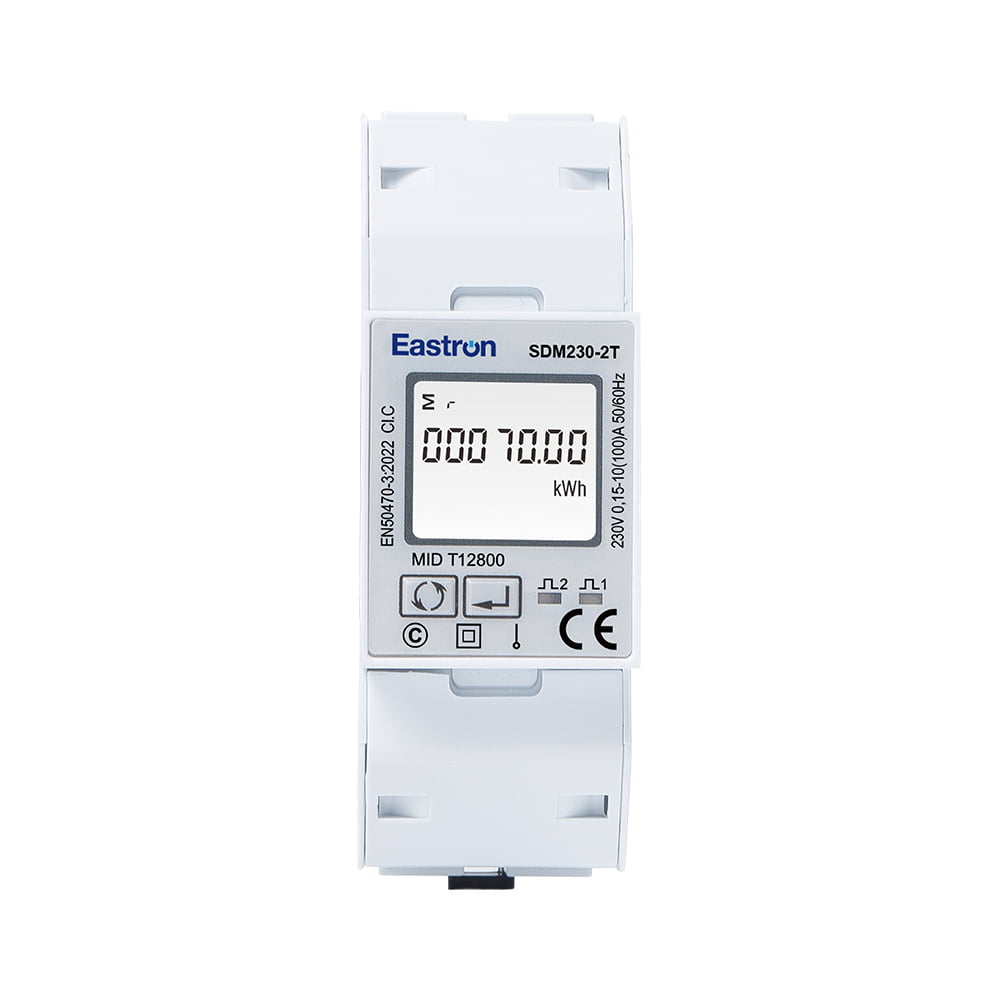

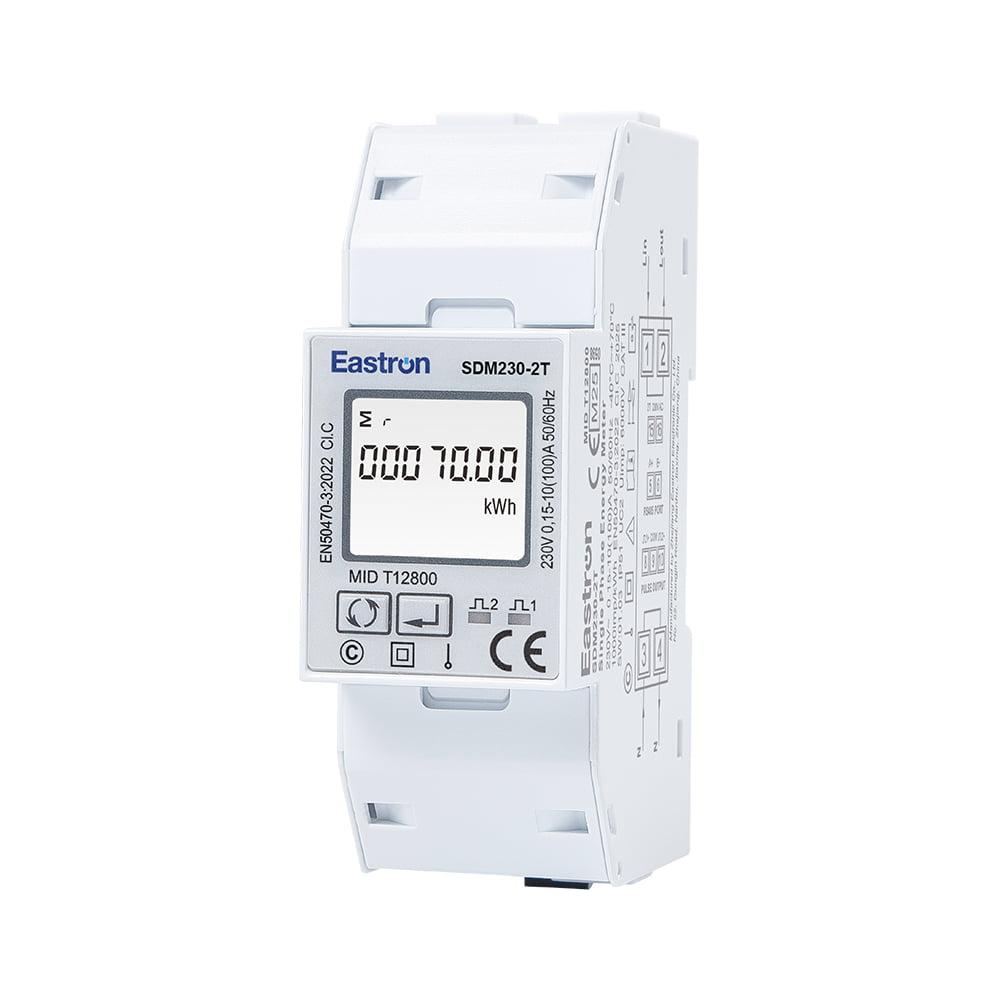

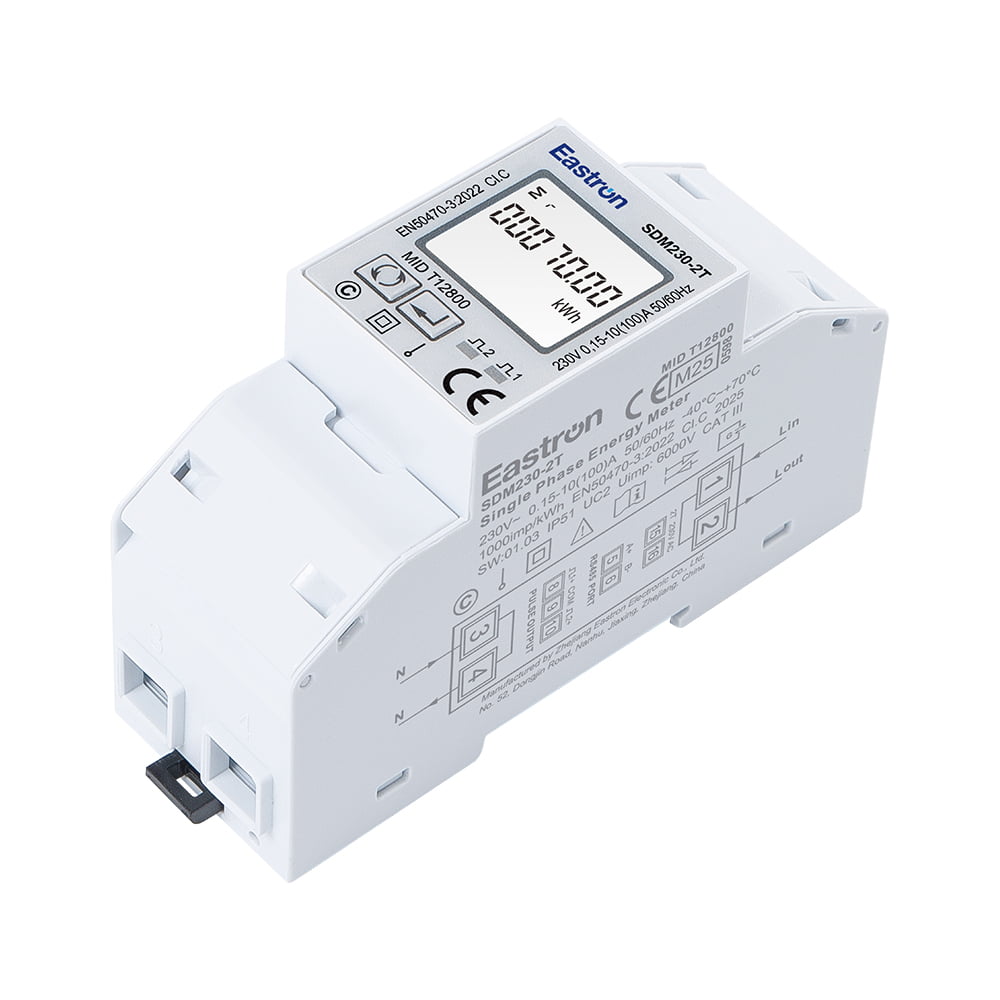

SDM230-2T

双电源计量 Modbus通讯 单相导轨式多功能 ETL 电能表,北美ETL认证

  • 多参数测量:kWh,W, V, A, PF, Hz, dmd,等
  • 带背光的 LCD
  • 2 路脉冲输出 + Modbus
  • 正反向计量
  • 双费率(双电源计量)
  • 最大 65A 直接接入
  • 2模尺寸36mm 宽
  • MID/ETL 认证
  • 1P2W

(86)0573-83698881

sales@eastrongroup.com

SDM230 Modbus / Mbus / 2T / Std / Pulse

单相多功能电能表

SDM230-2T是一款支持双电源计量以及RS485 Modbus通讯的单相导轨式多功能 ETL 电能表。 它可以计量两个不同来源的电量消耗情况,比如说市电和发电机用电。该表可测量包括有功电能、无功电能、电流、电压、功率、功率因数、频率等重要的电力参数,支持最大65A直接电流接入。另外该电表还提供2个脉冲输出和1个RS485通讯端口,支持Modbus 或DLT645通讯协议。适用于监测住宅、太阳能光伏、电动汽车充电系统、工业和公共事业应用中的能源消耗计量,尤其是双电源输入的计量方案。

该电表已获得由Intertek实验机构颁发的ETL认证,可进入北美市场。

技术参数

额定电压(Un)

120V 或230V ac

工作电压范围

80%~120% of Un

交流耐压

4KV for 1 minute

脉冲耐压

6KV-1.2µS

基本电流(Ib)

10A

最大电流(Imax)

100A

工作电流

0.4% Ib-Imax

短时过流

30 Imax for 0.01s

工作频率

50 或 60Hz

功耗

≤ 2W/10VA

脉冲常数1

可调

脉冲常数2

1000imp/kWh

最大读数

999999.9 kWh



性能标准

工作湿度

≤90%

存储湿度

≤95%

工作温度

-25℃-+55℃

存储温度

-40℃-+70℃

国际标准

IEC62053-21/EN50470-1/3

精度等级

Class 1/Class B

安装类别

CAT II

防水防尘等级

IP51(室内)

绝缘防护等

II

静电放电

8KV接触放电/15KV空气放电

电磁抗干扰

IEC61000-4-3

群脉冲

4KV

浪涌

4KV

传导辐射

EN55022



测量精度

电压,电流

0.5%

频率

0.2%

功率因素

0.01

有功功率,视在功率

±1%

无功功率

±1%

无功电量(Varh)

Class 2

有功电量(Wh)

Class 1/0.5S



RS485 Modbus通讯

总线类型

RS485(双半工异步)

通讯协议

Modbus RTU 或 DL/T 645

波特率

1200/2400/4800/9600bps

通讯地址范围

1-247

总线负载

64pcs

通讯距离

1000M

奇偶性

EVEN/ODD/NONE

数据位

8

停止位

1



M-bus通讯

总线类型

M-bus

通讯协议

EN13757-3

波特率

300/600/1200/2400/4800/9600

奇偶性

EVEN/ODD/NONE

停止位

1或2

一级地址

1~250

二级地址

00 00 00 01 ~ 99 99 99 99



脉冲输出

脉冲输出

2

脉冲类型

无源

脉冲1

可调

脉冲2

1000imp/kWh

脉冲宽度

200/100(默认)/60ms

尺寸接线图 [mm:]

Wiring and Dimension [mm:]

接线方式

Wiring and Dimension [mm:]

尺寸图
