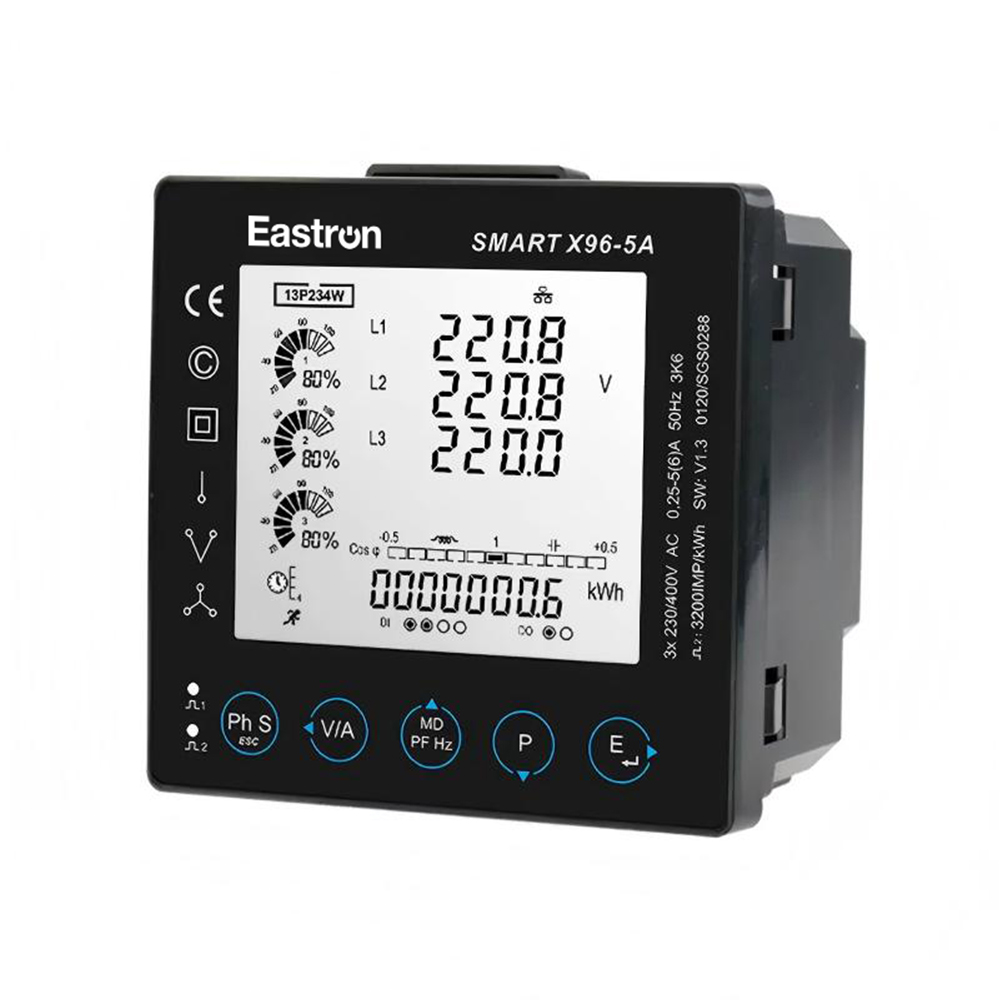

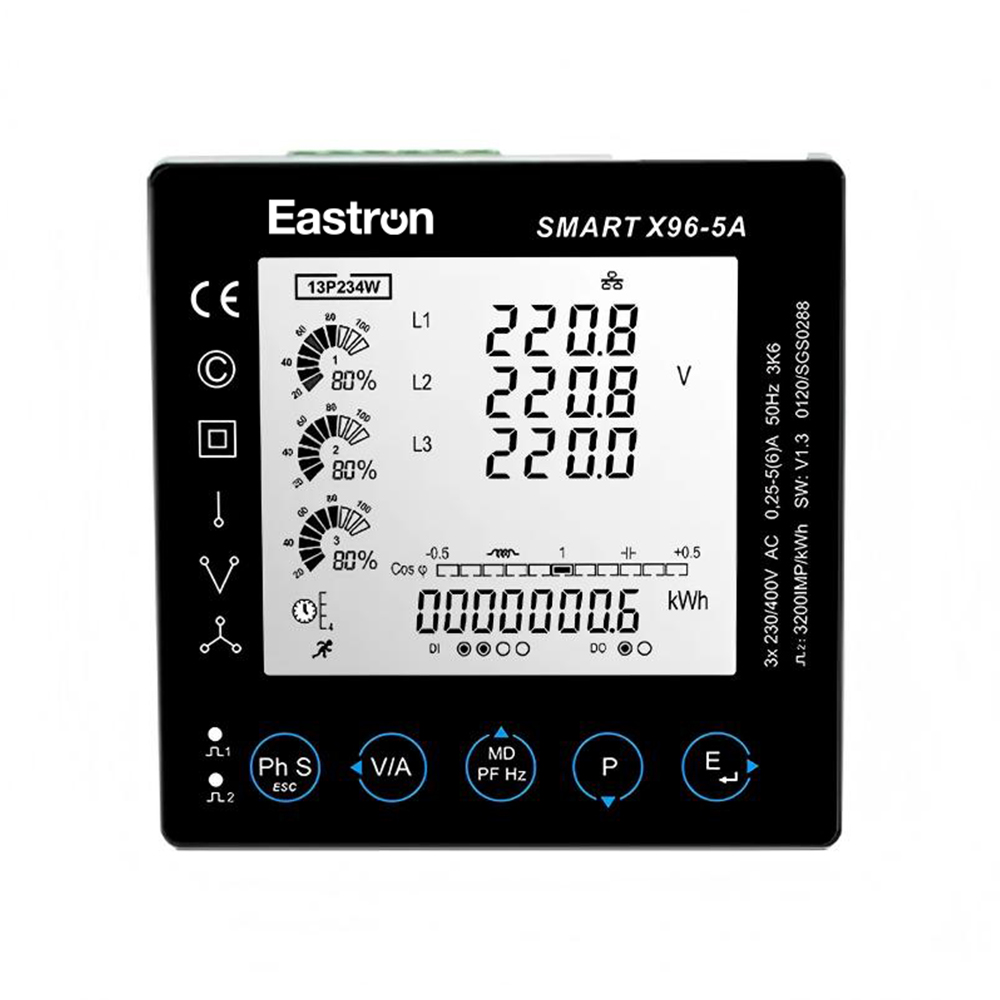

Eastron Smart X96-5A是一款RS485 Modbus面板式安装的多功能电力仪表。该表可测量并显示1p2w、3p4w和3p3w电网下，包括电压、电流、频率、功率、有功能和无功电量，正向和反向电量、谐波、需量等重要电力参数。
电表支持从三相中的任何一相自供电。并配置2个脉冲输出和一个R485 Modbus RTU用于远程通信。全视角显示，扇形功率指示等，其完美的性能，良好的外观，0.5s级的高精确度，都使其成为配电解决方案的理想选择。
该仪表不仅广泛用于输电和配电系统，还可用于低压/中压智能电网的电力消耗测量和分析。
|
输入 |
|
|
额定电压输入 |
100-276V AC(L-N) 173-480V AC(L-L) |
|
最大持续过载电压 |
额定电压的120% |
|
最大短时输入电压 |
2倍额定电压持续1秒 |
|
额定电压输入负载 |
＜0.2VA per phase |
|
额定输入电流 |
100mA/5A |
|
额定电压输入负载 |
＜0.1VA |
|
最大持续过载电流 |
额定电流的120% |
|
最大短时输入电流 |
20倍额定电压持续10毫秒 |
|
电源输入 |
|
|
工作范围 |
自供电 |
|
自身功耗 |
＜2W/10VA |
|
测量精度 |
|
|
电压（V） |
0.5% of range maximum |
|
电流（A） |
0.5% of range maximum |
|
频率（Hz） |
0.2% of mid-frequency |
|
功率因素（PF） |
1% of unity(0.01) |
|
有功功率（W） |
0.5% of range maximum |
|
无功功率（VAr） |
0.5% of range maximum |
|
视在功率（VA） |
0.5% of range maximum |
|
有功电量（kWh） |
Class 0.5S IEC62053-22 Class 1 IEC62053-21 |
|
无功电量（kVArh） |
IEC62053-23 Class 2, IEC61557-12 Class 2 |
|
谐波失真度THD |
2% to 63rd harmonic |
|
性能标准 |
|
|
国际标准 |
IEC 62053-21/EN50470-1/3 |
|
精度等级 |
Class 1/Class B |
|
安装类别 |
CAT III |
|
防水防尘等级 |
IP51（室内） |
|
绝缘防护等级 |
II |
|
静电放电 |
8KV接触放电/15KV空气放电 |
|
电磁抗干扰 |
IEC 61000-4-3 |
|
群脉冲 |
4KV |
|
浪涌 |
4KV |
|
传导辐射 |
EN55022 |
|
磁场抗干扰 |
IEC61000-4-8 |
|
工作温度 |
-25℃- +55℃ |
|
存储温度 |
-40℃- +70℃ |
|
相对湿度 |
0-95%， 无凝结 |
|
冲击 |
30g in 3 planes |
|
振动 |
10Hz-50Hz，IEC60068-2-6, 2g |
|
耐压 |
4KV |
|
海拔高度 |
3000米 |
|
输出 |
|
|
脉冲输出方式 |
光耦输出 无源脉冲 |
|
接触电流 |
2-27mA at 27V DC |
|
接触电压 |
5-27V DC |
|
脉宽 |
60/100/200 ms |
|
脉冲1 |
0.01/0.1/1/10/100kWh//kVArh |
|
脉冲2（不可调） |
3200imp/kWh |
|
通讯接口 |
RS485 |
|
通讯协议 |
Modbus RTU |
|
波特率 |
2400/4800/9600/19200/38400bps |
|
地址 |
1-247 |
