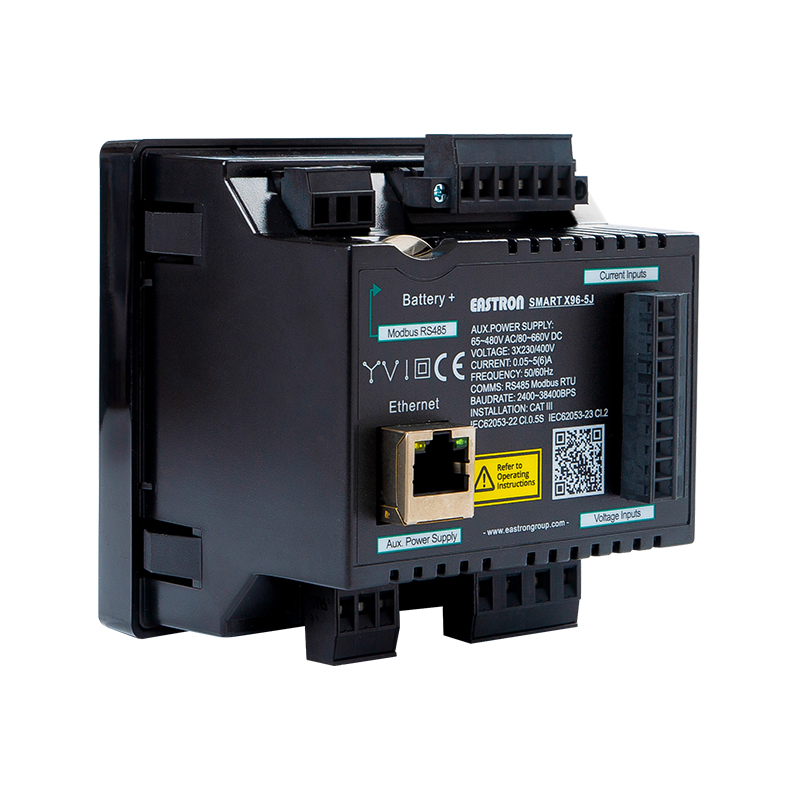

Eastron Smart X96-5J系列是以太网modbus网关96x96面板式安装式多功能电力仪表。该系列仪表可测量和显示1p2w、3p4w和3p3w电网下，包括电压、频率、电流、功率、有功和无功电量、正反向电量、谐波、功率因素、需量等电力参数，为用电质量提供依据。分次谐波可测量到最高63次。复费率功能可选。
Smart X96-5J电能表支持5A CT输入，同时提供RS485 Modbus RTU和Etehrnet Modbus TCP通信，用于远程通讯和设置。 另外电表带4DI 和2DO 功能，可保存20条SOE记录且带有时间信息。
Smart X96-5J不仅可以作为电表广泛应用于输电和配电系统，用于低压/中压智能电网的电能消耗测量和分析, 还可作为Modbus RTU和Modbus TCP之间的转换网关使用。
|
输入 |
|
|
额定电压输入 |
100-276V AC(L-N) 173-480V AC(L-L) |
|
最大持续过载电压 |
额定电压的120% |
|
最大短时输入电压 |
2倍额定电压持续1秒 |
|
额定电压输入负载 |
＜0.2VA per phase |
|
额定输入电流 |
100mA/5A |
|
额定电压输入负载 |
＜0.1VA |
|
最大持续过载电流 |
额定电流的120% |
|
最大短时输入电流 |
20倍额定电压持续10毫秒 |
|
电源输入 |
|
|
辅助电源 |
65-480V AC/80-660V DC |
|
自身功耗 |
＜2W/10VA |
|
测量精度 |
|
|
电压（V） |
0.5% of range maximum |
|
电流（A） |
0.5% of range maximum |
|
频率（Hz） |
0.2% of mid-frequency |
|
功率因素（PF） |
1% of unity(0.01) |
|
有功功率（W） |
0.5% of range maximum |
|
无功功率（VAr） |
0.5% of range maximum |
|
视在功率（VA） |
0.5% of range maximum |
|
有功电量（kWh） |
Class 0.5S/0.2S IEC62053-22 |
|
无功电量（kVArh） |
IEC62053-23 Class 2, IEC61557-12 Class 2 |
|
谐波失真度THD |
2% to 63rd harmonic |
|
性能标准 |
|
|
国际标准 |
IEC 62053-21/EN50470-1/3 |
|
精度等级 |
Class 1/Class B |
|
安装类别 |
CAT III |
|
防水防尘等级 |
IP51（室内） |
|
绝缘防护等级 |
II |
|
静电放电 |
8KV接触放电/15KV空气放电 |
|
电磁抗干扰 |
IEC 61000-4-3 |
|
群脉冲 |
4KV |
|
浪涌 |
4KV |
|
传导辐射 |
EN55022 |
|
磁场抗干扰 |
IEC61000-4-8 |
|
工作温度 |
-25℃- +55℃ |
|
存储温度 |
-40℃- +70℃ |
|
相对湿度 |
0-95%， 无凝结 |
|
冲击 |
30g in 3 planes |
|
振动 |
10Hz-50Hz，IEC60068-2-6, 2g |
|
耐压 |
4KV |
|
海拔高度 |
3000米 |
|
输出 |
|
|
通讯串口 |
RS485 |
|
通讯协议 |
Modbus RTU |
|
数据类型 |
浮点数 |
|
波特率 |
2400/4800/9600/19200/38400 |
|
地址 |
1-247 |
|
网络通讯 |
Ethernet TCP（可用作网关） |
|
开关量输入 |
4 |
|
开关量输出 |
2 |
