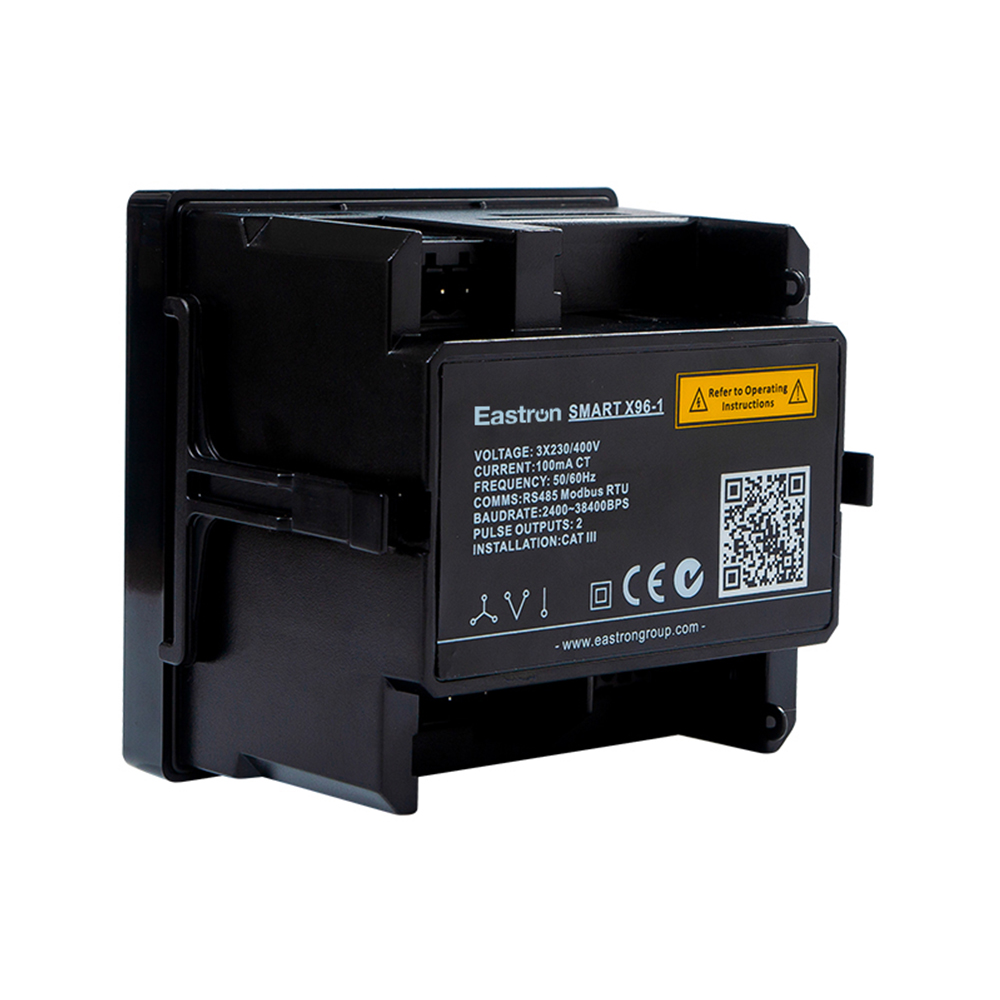

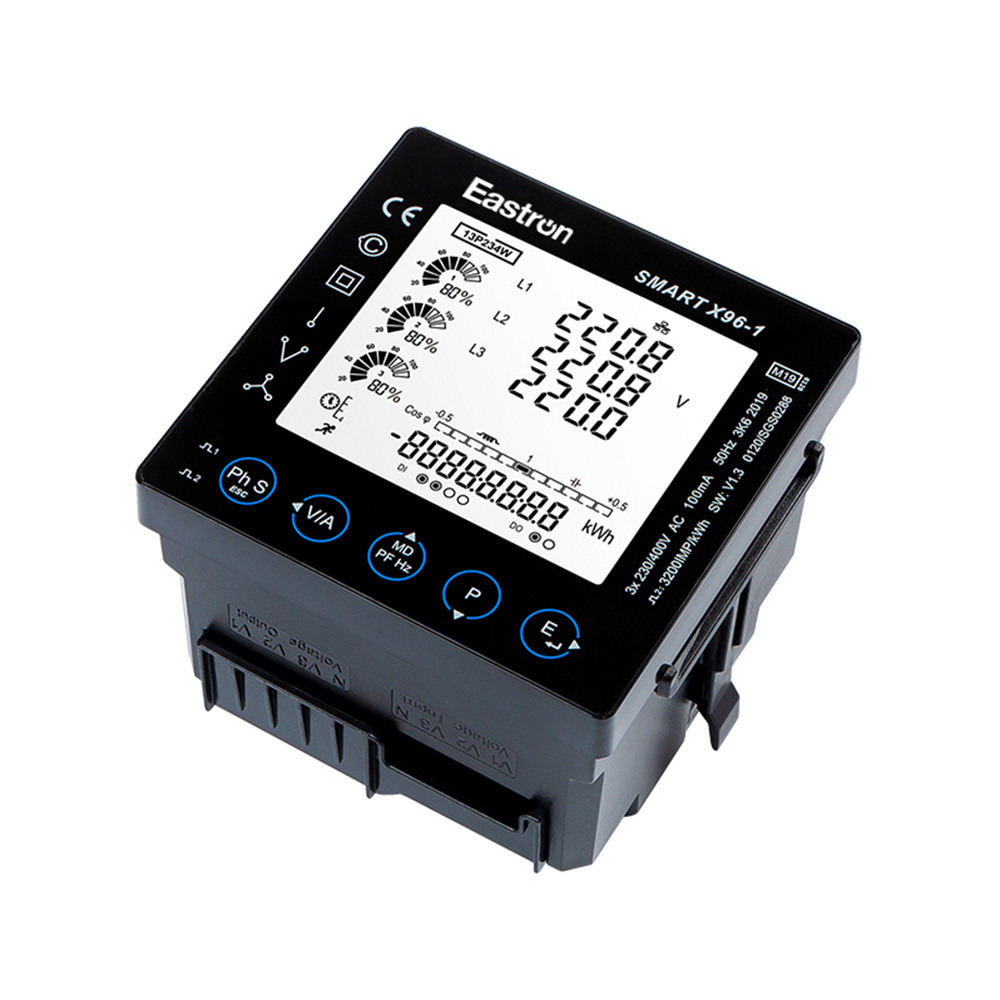

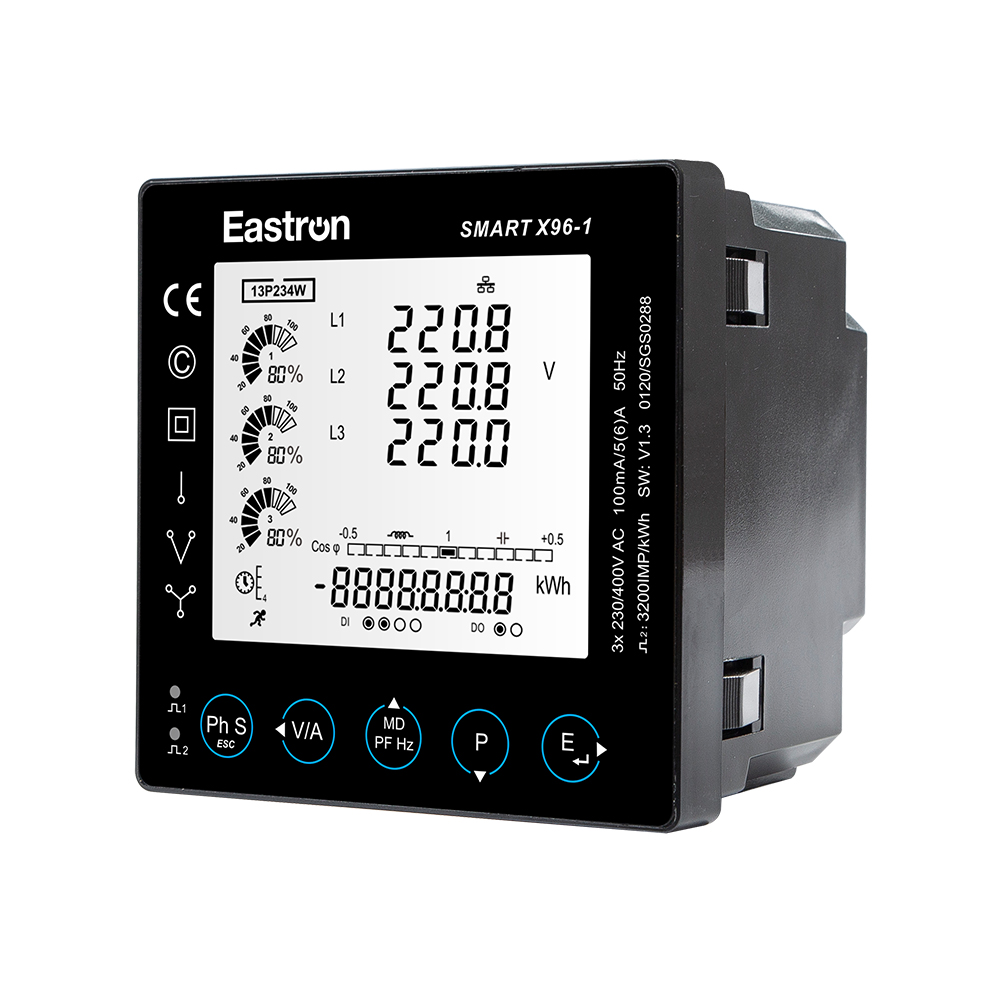

Eastron Smart X96-1A是一款RJ12互感器接入RS485 Modbus 面板式安装 MID 认证多功能电力仪表。该表可测量并显示1p2w、3p4w和3p3w电网下，包括电压、电流、频率、功率、有功能和无功电量，正向和反向电量、谐波、需量等电力参数。

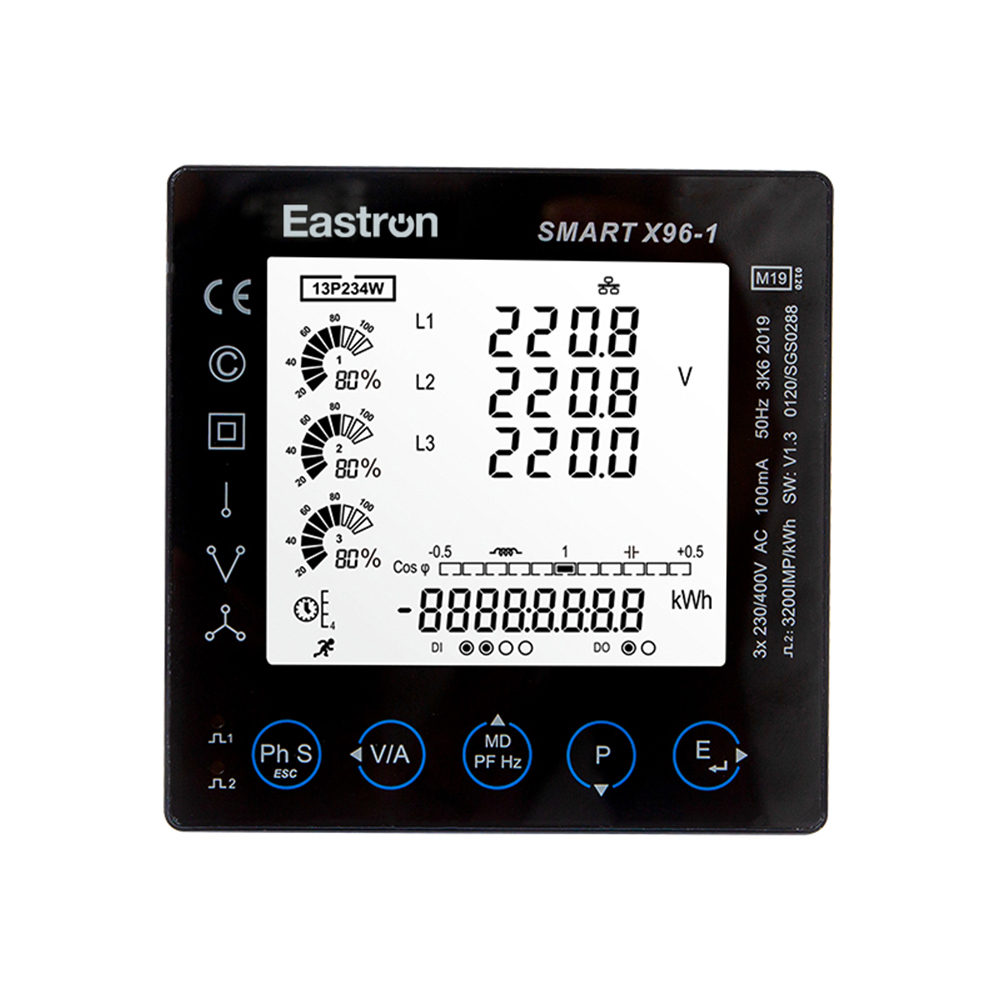

电表支持从三相中的任何一相自供电。并配置2个脉冲输出和一个R485 Modbus RTU用于远程通信。它采用了全视角高清显示，在黑暗地区和各种视角下都有很高的可见度。另外该仪表配备了2个脉冲输出端口和1个R485端口（RS485 Modbus RTU)用于远程通信。
Smart X96的互感器端子采用的是 RJ12端口，配合Eastron 三合一或者开合式的RJ12电流传感器，为电表提供了简单便捷的安装方案，且极大程度上避免了接线错误，节省了人工成本。
Smart X96-1A电能表已经经过SGS评估和测试，获得MID认证，符合欧盟指令2014/32/EU的要求。
|
输入 |
||
|
电压 |
额定电压输入 |
100-276V AC(L-N) 173-480V AC(L-L) |
|
最大持续过载电压 |
额定电压的120% |
|
|
最大短时输入电压 |
2倍额定电压持续1秒 |
|
|
额定电压输入负载 |
< 0.2VA per phase |
|
|
电流 |
额定输入电流 |
1A/5A/100mA |
|
额定电压输入负载 |
<0.1VA |
|
|
最大持续过载电流 |
额定电流的120% |
|
|
最大短时输入电流 |
20倍额定电流持续10毫秒 |
|
|
辅助电源 |
范围 |
自供电 |
|
功耗 |
<2W/10VA |
|
|
输出 |
|
|
|
脉冲 |
脉冲输出方式 |
光耦输出 无源脉冲 |
|
接触电流 |
2-27mA at 27V DC |
|
|
接触电压 |
5-27V DC |
|
|
脉宽 |
60/100/200 ms |
|
|
脉冲1 |
0.01 /0.1 /1 /10/1 OOkWh/kVArh |
|
|
脉冲2（不可调） |
3200imp/kWh |
|
|
RS485 |
通讯协议 |
Modbus RTU（默认）或 DL/T 645（可选） |
|
波特率 |
2400/4800/9600/19200/38400bDS |
|
|
地址 |
1-247 |
|
|
校验位 |
None/ Even/ Odd |
|
|
性能标准 |
|||
|
工作湿度 |
≤90% |
防水防尘等级 |
IP51 (室内） |
|
存储湿度 |
≤95% |
绝缘防护等级 |
II |
|
工作温度 |
-25°C - +55°C |
静电放电 |
8KV接触放电/1SKV空气放电 |
|
存储温度 |
-40°C - +70°C |
电磁抗干扰 |
IEC61000-4-3 |
|
国际标准 |
IEC62053-21 |
群脉冲 |
4KV |
|
精度等级 |
Class 1 |
浪涌 |
4KV |
|
安装类别 |
CAT III |
传导辐射 |
EN55022 |
