MCS多回路计量方案是数据中心计量的理想解决方案，可测量最多32路三相或96路单相电路。

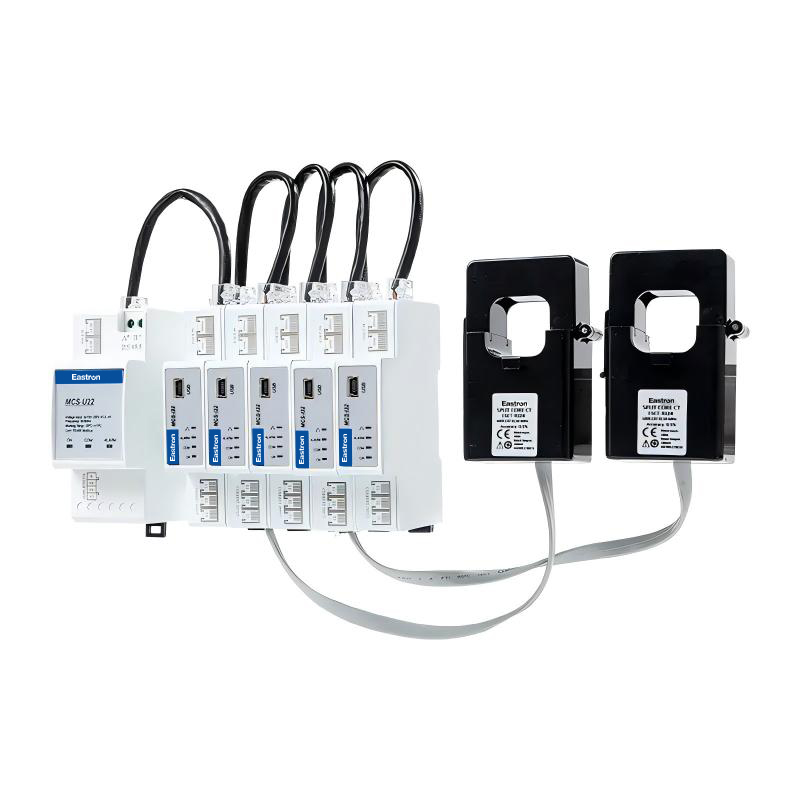

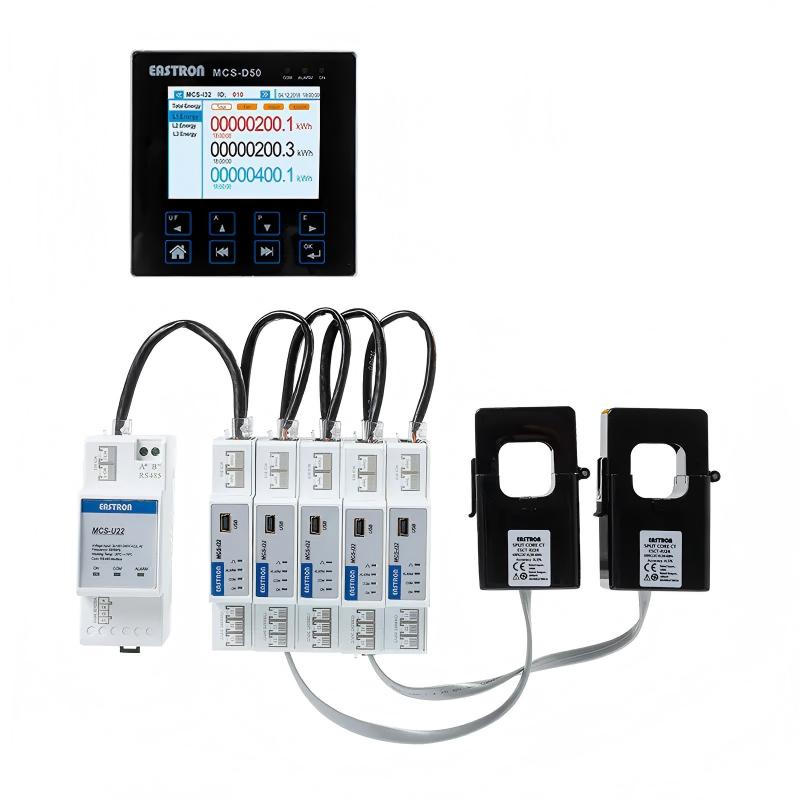

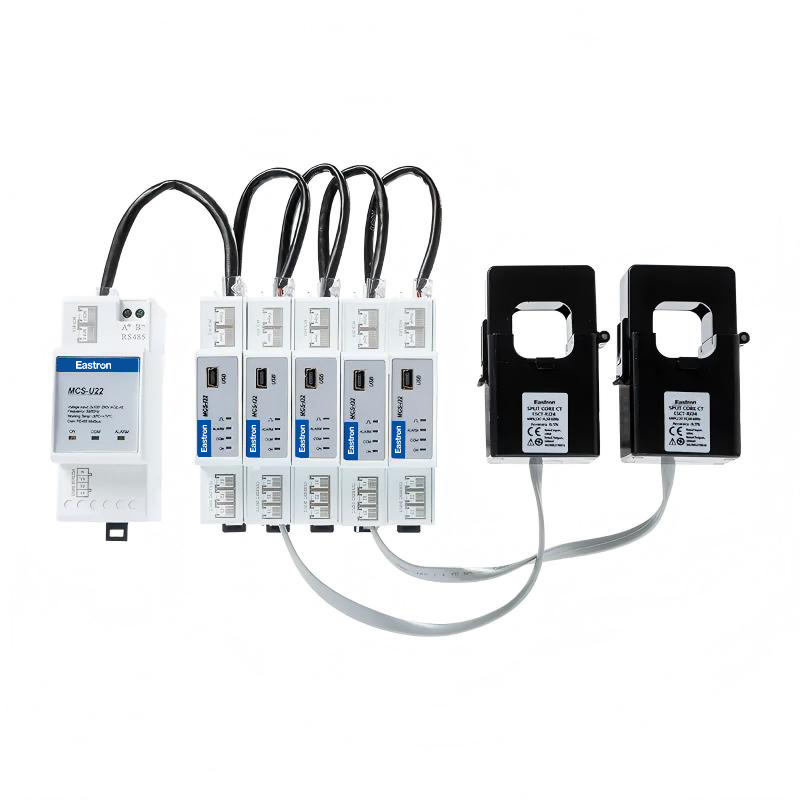

区别于传统式计量方案，MCS解决方案由一个集中式测量显示模块、一个电压和通信模块以及许多个电流模块组成，一套MCS 方案最多可接32个电流模块，最远距离可达100米。其中MCS-D模块配有1G存储卡，可存储以及导出计量数据，还支持Modbus TCP 通讯。
MCS 方案采用RJ口接线方式，安装方便灵活，大大降低了产品的安装成本。
|

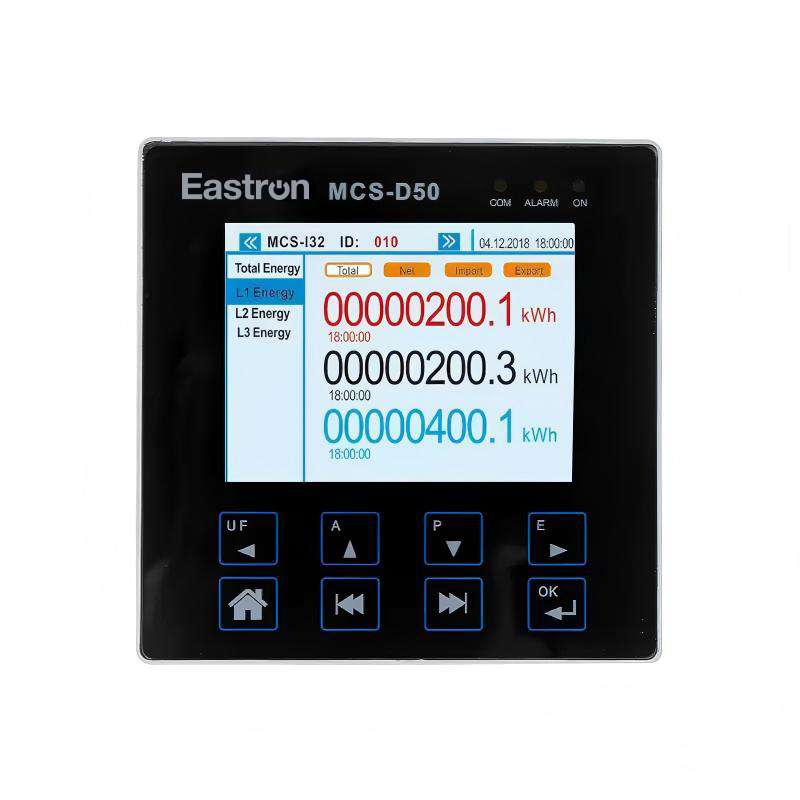

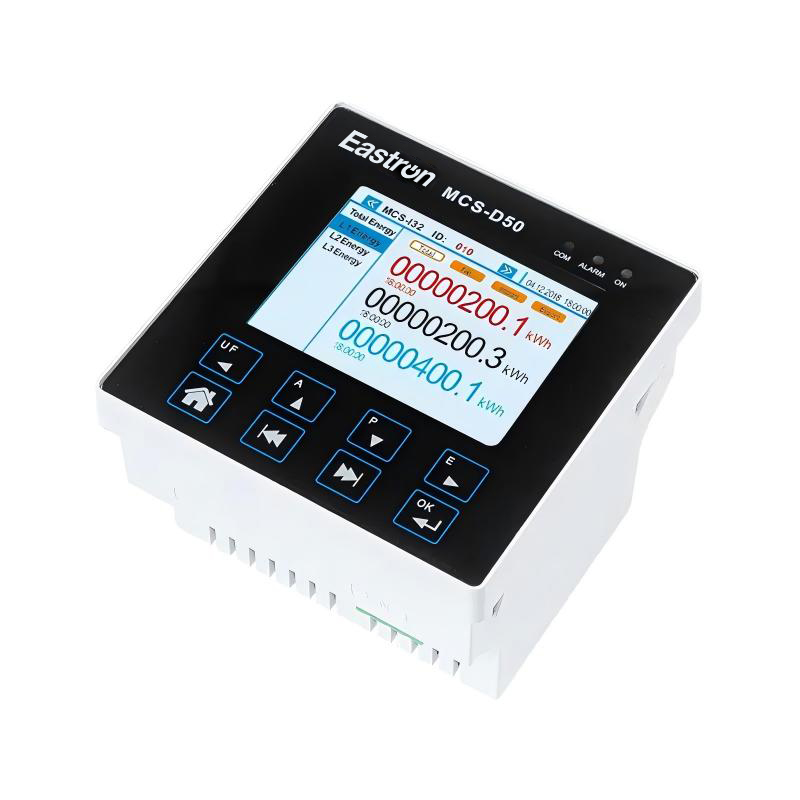

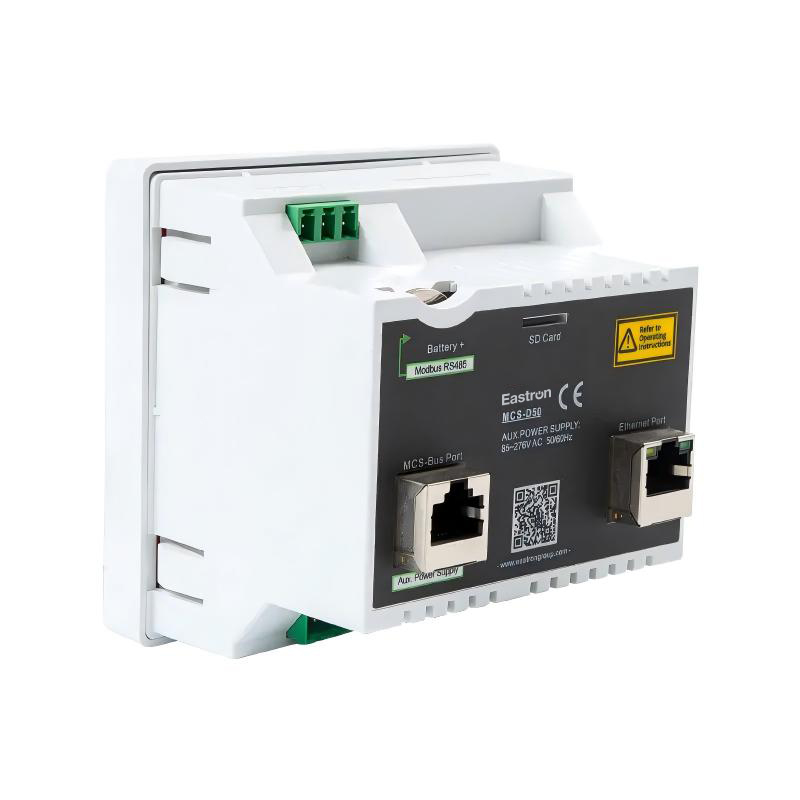

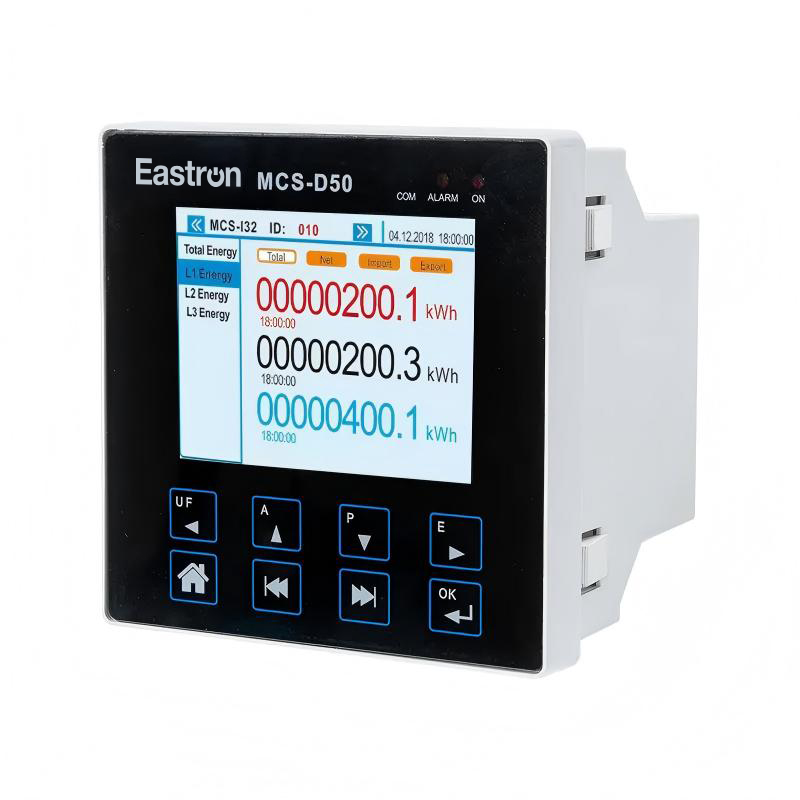

MCS-D模块 |
||||||
|
特点 |
||||||
|
显示 |
3-2英寸高分辨率彩色LCD |
|||||
|
按键 |
八触摸按键操作：计量数据，系统设置，数据分析等 |
|||||
|
电源供电 |
85〜276V AC电源供电 |
|||||
|
数据采集 |
1GB数据存储，CSV格式 |
|||||
|
通讯 |
MCS-BUS/ RS485 Modbus/ Ethernet Modbus TCP |
|||||
|
功能差异 |
||||||
|
MCS-D40 |
MCS-D50 |
MCS-D60 |
||||
|
多点显示 |
多点显示 |
多点显示 |
||||
|
RS485 Modbus RTU |
RS485 Modbus RTU Ethernet Modbus TCP |
RS485 Modbus RTU Ethernet Modbus TCP |
||||
|
|
1GB数据存储，CSV格式 |
嵌入式网页服务器 |
||||
|

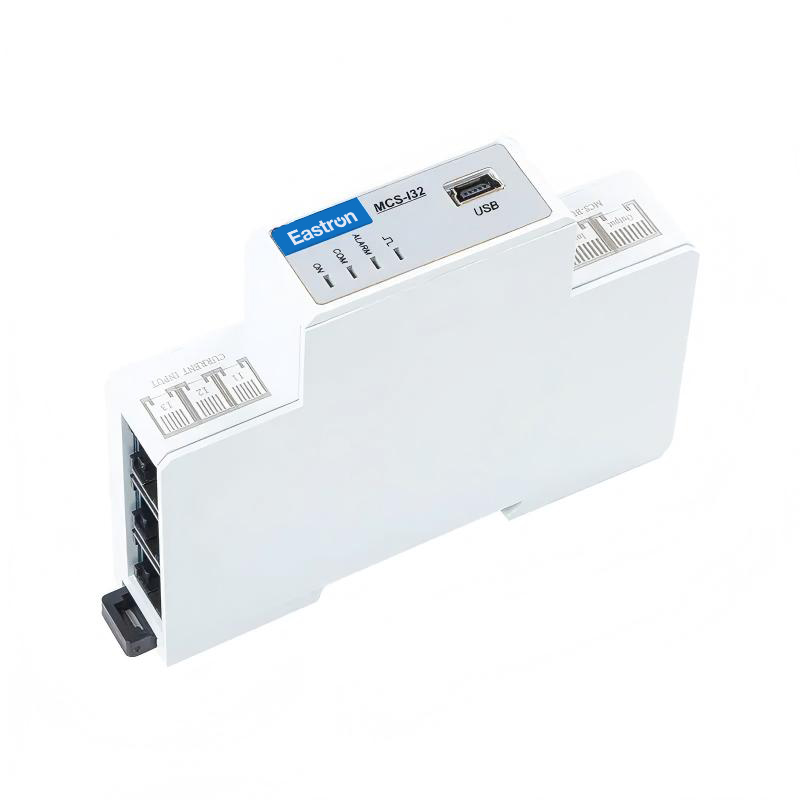

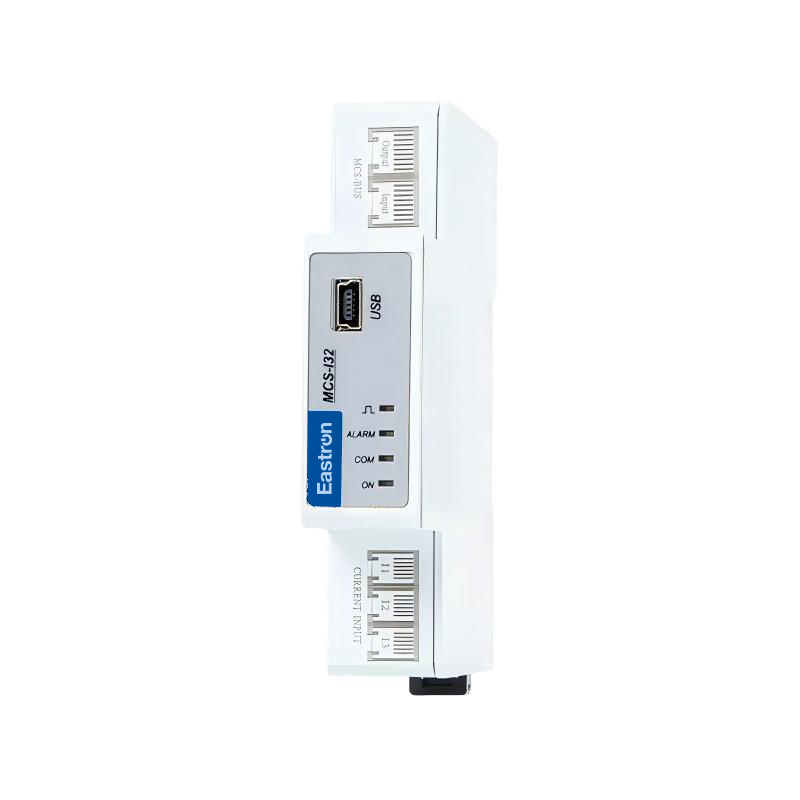

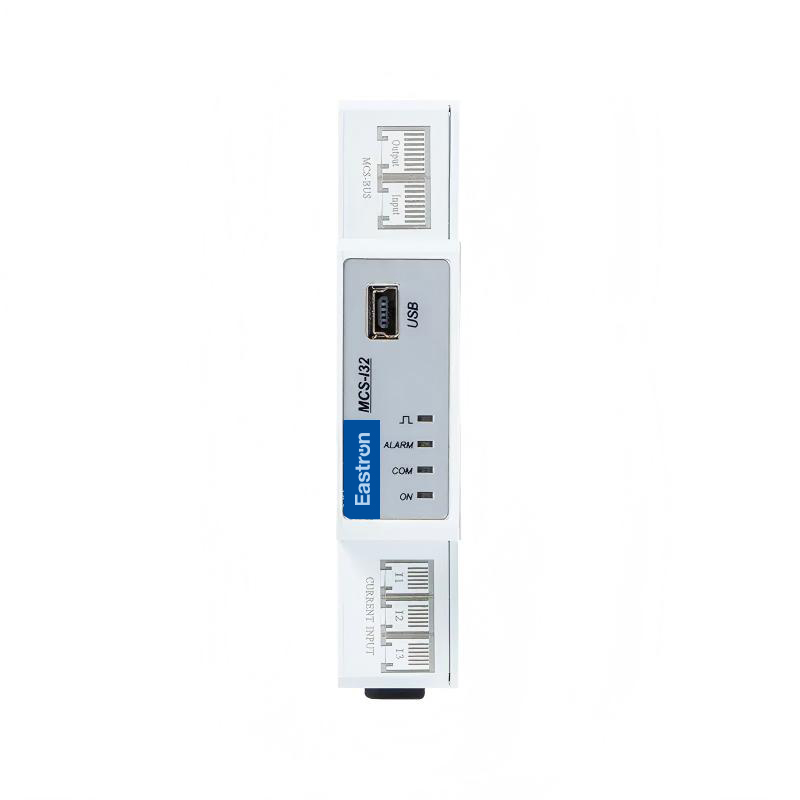

MCS-I模块 |
||||||
|
特点 |
||||||
|
主要功能 |
计量，过载报警，电力质量分析 |
|||||
|
接线 |
RJ12和RJ45连接 |
|||||
|
标准 |
IEC62053-22 Class 0.5S IEC61557-12 Class 0.5 |
|||||
|
负载 |
1x三相负载或3x单相负载 |
|||||
|
输入输出 |
脉冲输出/ USB接口/ MCS-Bus |
|||||
|
功能差异 |
||||||
|
|
MCS-I30 |
MCS-I31 |
MCS-I32 |
|||
|
Total/ Net/ Imp/ Exp kWh/ kVArh |
√ |
√ |
√ |
|||
|
l1, l2, l3, ln, P, Q, S, PF |
√ |
√ |
√ |
|||
|
P, Q, S, PF, Per Phase |
|
√ |
√ |
|||
|
THD-I |
|
√ |
√ |
|||
|
Max. Demand |
|
|
√ |
|||
|
Overload Alarm |
|
|
V |
|||
|

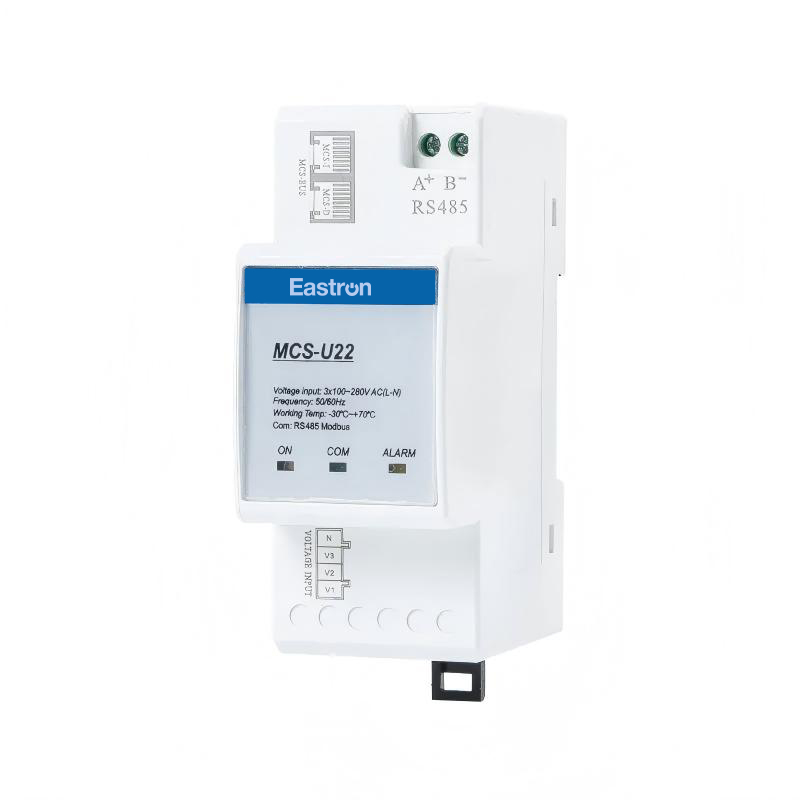

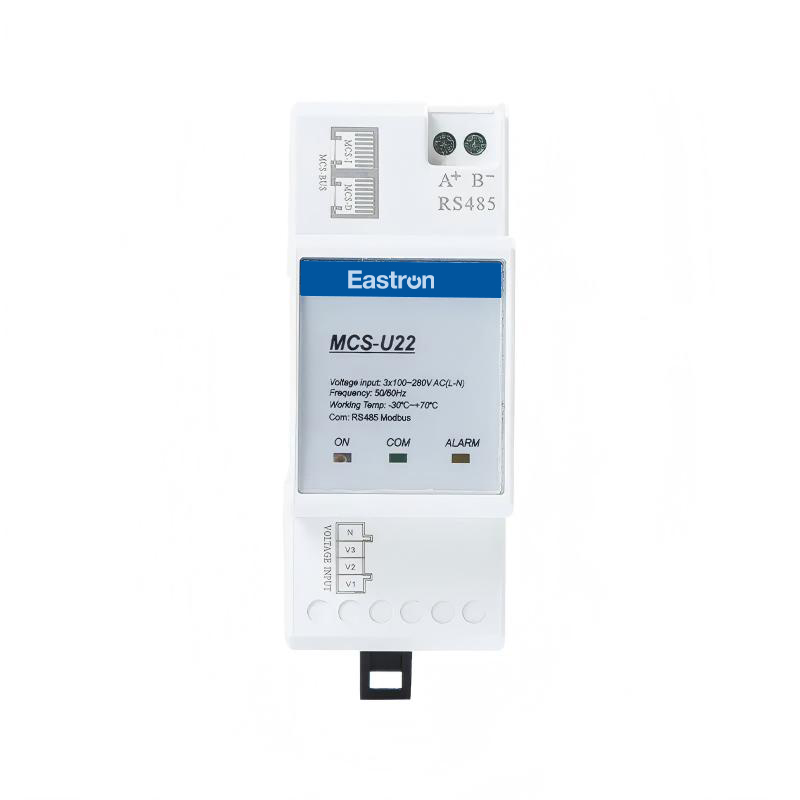

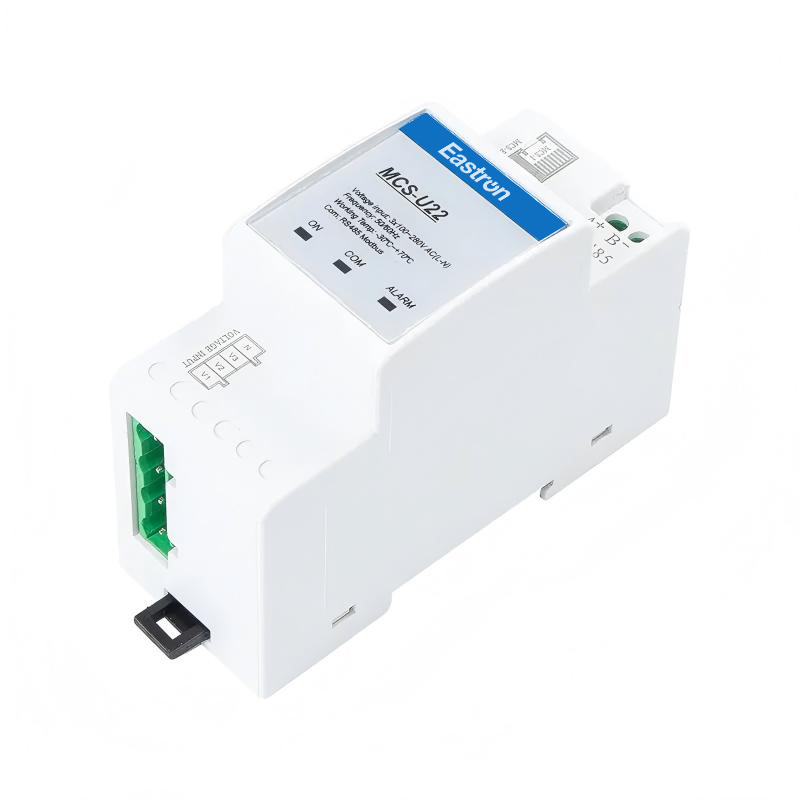

MCS-U模块 |
||||||
|
特点 |
||||||
|
高效方案 |
整个系统一个电压计量点 |
|||||
|
接线 |
电压计量，电压质量分析，过压报警 |
|||||
|
通讯 |
RS485 Modbus MCS-BUS |
|||||
|
接线 |
支持三相四线，三相三线，单项两线接法 |
|||||
|
功能差异 |
||||||
|
|
MCS-U20 |
MCS-U21 |
MCS-U22 |
|||
|
U12, U23, U31, U1, U2, U3 |
√ |
√ |
√ |
|||
|
频率 |
√ |
√ |
√ |
|||
|
电压总谐波 |
|
√ |
√ |
|||
|
报警阈值 |
|
√ |
√ |
|||
|
RS485 接口 |
|
|
√ |
|||
