防逆流工作原理

在并网点安装防逆流电表,当防逆流电表检测到有电流流向电网时,通过485通讯给逆变器一个信号,逆变器降低输出功率,直至反向输出电流为零,从而实现防逆流功能。

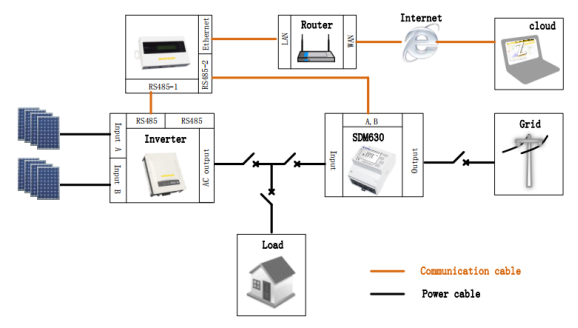

图1 防逆流工作原理图

一、防逆流电表的作用

1. 提高用电质量，避免逆流电能的损失：防逆流电表通过内置的检测电路，在正向电能输送时正常计费，而在负向电能逆流时立刻停止计

费。这种检测电路可以有效地避免逆流电能的损失，提高了用电效率。

2. 监控能源流动情况，提高能源利用率：防逆流电表在清洁能源领域的应用非常广泛，例如太阳能、风能等发电系统中，它可以监控能源的流动情况，确保能源的有效利用。

二、防逆流电表的应用

1. 清洁能源发电系统：防逆流电表是专门为光伏储能系统设计的，能够有效地防止逆流现象发生，保障系统的安全稳定运行。通过内置的保护装置，防逆流电表可以大大降低光伏储能系统的故障风险，延长系统的使用寿命。

2. 电力系统监测和统计：防逆流电表还广泛应用于电力系统的监测和统计，为有效利用电能提供了保障。通过实时监控逆流状态，用户可以及时调整发电策略，提高发电效率。

3. 连接各大逆变器厂家协议：防逆流电表能够准确地测量电流、电压、功率等参数，并通过通讯接口将数据传输至上位机系统。连接各大逆变器厂家协议后，有助于逆变器厂家根据防逆流电表的数据调整逆变器的输出，从而使光伏发电系统始终处于最佳工作状态，提高发电效率。

三、东鸿防逆流电表

东鸿导轨式多功能电能表是主要针对于光伏并网系统、微逆系统、储能系统等新能源发电系统而设计的智能仪表，产品具有精度高、体积小、响应速度快、安装方便等优点。

图2 东鸿单相防逆流检测智能电表

具有对电力参数进行采样计量和监测，逆变器或者能量管理系统（EMS）与之进行通讯，根据实时功率及累计电能实现防逆流、调节发电量、电池充放电等功能，可双向计量，实现户用分布式光伏能量管理。

图3 东鸿三相防逆流检测智能电表
